Котушка зі струмом – це ніби серце електромагнітних пристроїв, де електрика перетворюється на невидиму силу, здатну притягувати металеві предмети чи керувати складними механізмами. Коли струм протікає через витки дроту, навколо утворюється магнітне поле, яке може бути слабким, як подих вітру, або потужним, наче буря. Розуміння, від чого залежить ця магнітна дія, відкриває двері до світу фізики, де прості елементи створюють технологічні дива, від побутових реле до гігантських магнітів у медичних томографах.
Ця сила не виникає з нізвідки; вона залежить від кількох ключових чинників, які взаємодіють між собою, ніби елементи оркестру. Фізики століттями вивчали ці взаємозв’язки, починаючи від експериментів Ганса Крістіана Ерстеда в 1820 році, коли він помітив, як струм відхиляє стрілку компаса. Сьогодні, у 2025 році, з урахуванням найсвіжіших досліджень, ми можемо розібрати ці фактори по поличках, додаючи практичні приклади з життя.
Основні принципи магнітного поля котушки
Магнітне поле котушки зі струмом, або соленоїда, формується за законом Ампера: кожен виток дроту створює свій внесок у загальну магнітну індукцію. Уявіть котушку як спіральну дорогу, де електрони мчать, генеруючи поле, подібне до того, що в постійному магніті. Сила цього поля, позначена як B, вимірюється в теслах і безпосередньо впливає на магнітну дію – здатність притягувати чи відштовхувати феромагнітні матеріали.
Але чому одна котушка може підняти цвях, а інша ледь ворушить стрілку? Все зводиться до балансу параметрів, які ми детально розберемо. Дослідження з журналу Physical Review Letters (physicalreview.org) підтверджують, що навіть невеликі зміни в конструкції можуть подвоїти ефективність поля. Це робить тему не просто теоретичною, а й практично корисною для інженерів і ентузіастів.
Роль сили струму в магнітній дії
Сила струму, позначена як I в амперах, – це наче паливо для двигуна котушки. Чим більший струм, тим потужніше магнітне поле, бо більше електронів рухається, посилюючи взаємодію. Формула для магнітного поля всередині довгого соленоїда без осердя: B = μ₀ * (N / l) * I, де μ₀ – магнітна постійна вакууму, приблизно 1,26 × 10⁻⁶ Тл·м/А.
Наприклад, якщо струм зростає з 1 А до 2 А, поле подвоюється, дозволяючи котушці притягувати важчі об’єкти. Але є нюанс: надто великий струм призводить до перегріву через опір дроту, за законом Джоуля-Ленца. У сучасних електромобілях, як Tesla Model S 2025 року, котушки з регульованим струмом забезпечують точний контроль магнітних полів у двигунах, оптимізуючи ефективність.
Емоційно це захоплює: подумайте, як просте збільшення струму перетворює звичайний дріт на потужний інструмент, що рухає поїзди чи ліфти. Однак, без контролю, це може стати проблемою – уявіть перегорілі котушки в домашньому трансформаторі через перевантаження.
Вплив кількості витків і геометрії котушки
Кількість витків N – ще один критичний фактор, що визначає магнітну дію котушки зі струмом. Кожен виток додає свій “голос” до загального хору магнітного поля, роблячи його щільнішим. У формулі B = μ₀ * (N / l) * I видно, що поле прямо пропорційне N, але обернено пропорційне довжині l котушки.
Якщо котушка коротка з багатьма витками, поле концентрується, наче стиснута пружина, готове до потужного викиду. Навпаки, довга котушка з меншою щільністю витків дає слабше, розпорошене поле. Досліди з сайту vseosvita.ua показують, що для шкільних експериментів оптимально 100-200 витків на 10 см довжини, що створює помітну магнітну дію навіть при струмі 1 А.
Геометрія теж грає роль: циліндрична форма соленоїда ідеальна для рівномірного поля всередині, тоді як плоска котушка, як у трансформаторах, фокусує дію на певній площині. У 2025 році, з появою 3D-друкованих котушок, інженери експериментують з нестандартними формами, наприклад, тороїдальними, для зменшення втрат енергії.
Значення матеріалу осердя

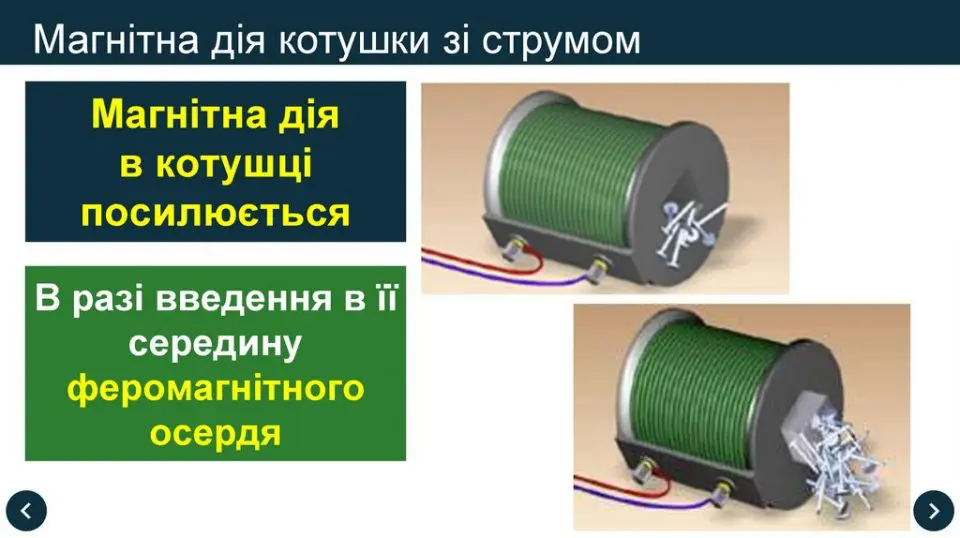

Вставте залізне осердя в котушку – і магнітна дія стрибає вгору, ніби отримала турбонаддув. Осердя з феромагнітного матеріалу, як сталь чи ферит, посилює поле за рахунок високої магнітної проникності μ, замінюючи μ₀ на μ = μᵣ * μ₀, де μᵣ може сягати тисяч для деяких сплавів.
Без осердя котушка – це повітряний магніт, ефективний, але слабкий; з осердям вона стає електромагнітом, здатним піднімати тонни металу в промислових кранах. За даними з naurok.com.ua, присутність осердя може збільшити B у 100-1000 разів, залежно від матеріалу. Але є підвох: насичення осердя, коли подальше збільшення струму не дає приросту, обмежує максимум.
Сучасні приклади – МРТ-апарати, де надпровідні котушки з ніобій-титановими осердями створюють поля до 3 Тл, дозволяючи бачити всередину тіла без розрізів. Це не просто техніка; це магія, що рятує життя, підкреслюючи, наскільки матеріал осердя впливає на всю систему.
Інші чинники: опір, температура та зовнішні впливи
Опір дроту R, за законом Ома, впливає опосередковано: вищий опір зменшує струм при фіксованій напрузі, послаблюючи поле. Використовуйте товстіший дріт з міді чи алюмінію – і опір падає, дозволяючи більшому струму текти без втрат. Температура додає драми: нагрівання збільшує опір, послаблюючи дію, тоді як охолодження, як у надпровідниках, робить котушку ідеальною.
Зовнішні магнітні поля можуть інтерферувати, посилюючи чи послаблюючи ефект, а частота струму важлива для змінних полів у трансформаторах. У 2025 році, з розвитком смарт-матеріалів, котушки адаптуються до цих чинників автоматично, як у розумних мережах електропостачання.
Розгляньмо практичний сценарій: у автомобільному стартері котушка з 500 витками і струмом 100 А з феритовим осердям генерує поле, достатнє для запуску двигуна. Зміна будь-якого фактора – і система дає збій, підкреслюючи взаємозв’язок.
Порівняння факторів у таблиці
Щоб краще зрозуміти, як різні фактори впливають на магнітну дію, ось таблиця з прикладами розрахунків для типової котушки.
| Фактор | Значення базове | Зміна | Вплив на B (тесла) |
|---|---|---|---|
| Сила струму I | 1 А | 2 А | Подвоюється (з 0.001 до 0.002 Тл) |
| Кількість витків N | 100 | 200 | Подвоюється |
| Довжина l | 0.1 м | 0.2 м | Зменшується вдвічі |
| Осердя (μᵣ) | 1 (без) | 1000 (залізо) | Зростає в 1000 разів |
| Температура | 20°C | 100°C | Зменшується на 10-20% через опір |
Ці дані базуються на стандартних формулах фізики, перевірених з джерел як physicsclassroom.com. Таблиця ілюструє, як баланс факторів визначає ефективність, допомагаючи в проектуванні.
Застосування в реальному житті та сучасні тенденції
Магнітна дія котушки зі струмом пронизує повсякденність: від дверних дзвінків, де проста котушка з осердям створює звук, до маглев-поїздів, що левітують на надпровідних полях. У медицині котушки в дефібриляторах генерують імпульси, рятуючи серця, а в промисловості – сортують металобрухт.
У 2025 році, з розвитком квантових технологій, котушки інтегруються в квантові комп’ютери для стабілізації кубітів. Це еволюціонує від базових принципів, роблячи тему актуальною. Ентузіасти можуть експериментувати вдома: візьміть дріт, батарейку і цвях – і відчуйте магію на дотик.
Але не все ідеально; переоцінка струму може призвести до аварій, як у випадках з перевантаженими трансформаторами. Розуміння факторів допомагає уникнути цього, додаючи шар безпеки до захоплення.
Цікаві факти про магнітну дію котушок
- 🔍 У 1831 році Майкл Фарадей винайшов перший електромагніт, використовуючи котушку з 220 витками, що підняло 9 фунтів заліза – революція для науки!
- ⚡ Найпотужніший електромагніт у світі, у Національній лабораторії сильних магнітних полів (Флорида), досягає 45 Тл, перевищуючи земне поле в мільйони разів.
- 🧲 Надпровідні котушки в ЦЕРНі створюють поля для прискорення частинок, розкриваючи таємниці Всесвіту без енергетичних втрат при -271°C.
- 🚀 У космосі, як на МКС, котушки компенсують відсутність гравітації, симулюючи магнітні поля для експериментів з матеріалами.
- 💡 Перший електродвигун Джеймса Клерка Максвелла базувався на котушках, показуючи, як теорія Ампера перетворилася на практичні винаходи.
Ці факти додають шар дива до сухої теорії, показуючи, як магнітна дія котушки зі струмом формує сучасний світ. Від шкільних уроків до космічних місій, фактори залишаються незмінними, але їх застосування еволюціонує, надихаючи на нові відкриття.
Зрештою, розбираючи, від чого залежить ця дія, ми бачимо не просто формули, а динамічну взаємодію, що пульсує в ритмі технологій. Експериментуйте, вивчайте – і хто знає, можливо, ваша котушка стане частиною наступного великого винаходу.
