Основні принципи вимірювання опору
Закон Ома
Одним з основних принципів, за яким працює мультиметр, є закон Ома, який говорить, що напруга (U) в електричному колі є добутком струму (I) і опору (R). Формула виглядає так: U = I × R. Це означає, що опір може бути визначено, якщо відомі напруга і струм. Для мультиметра це важливо, оскільки при вимірюванні опору він фактично обчислює опір, використовуючи напругу, яку генерують його батареї, і вимірює струм, що проходить через об’єкт вимірювання.
Коли ви підключаєте мультиметр до резистора або проводника, прилад запускає невелику напругу, яка проходить через елемент і вимірює його опір. Якщо опір дуже малий, мультиметр використовує високі значення струму для точнішого вимірювання. Це означає, що точність вимірювання залежить і від налаштувань самого мультиметра.
Розуміння закону Ома дозволяє користувачу глибше усвідомлювати важливість опору в електричних схемах. Наприклад, якщо ви знаєте, що опір елемента перевищує задане значення, це може вказувати на можливі проблеми в системі, такі як погана пайка чи корозія проводів. Тому використання мультиметра для перевірки опору — це не лише про вимірювання, а й про аналіз загального стану електричних компонентів.
Важливо зазначити, що мультиметр вимірює опір в Ом (Ω), і в різних ситуаціях, наприклад, при вимірюванні високих опорів, може бути корисно перетворити величини в кіломи або мегоми. Розуміння цих основ буде корисним для успішного виконання майбутніх вимірювань.
Вимірювальні одиниці
Опір вимірюється в Омах, де 1 Ом дорівнює опору, при якому струм у 1 ампер протікає через провідник при напрузі 1 вольт. У практичному застосуванні побутових пристроїв ви часто зустрічатимете кіломи (к) і мегоми (М), де 1 кОм дорівнює 1000 Ом, а 1 МΩ – 1 000 000 Ом. Це важливо враховувати, коли ви вимірюєте опір у компонентах, оскільки чутливість мультиметра може бути обмежена.
Сучасні цифрові мультиметри зазвичай можуть вимірювати опір в діапазоні від одиниць Ом до декількох мегаомів. Наприклад, деякі бюджетні моделі можуть обходитися без вимірювання опору вище 20 МΩ, тоді як професійні прилади можуть вимірювати до 1000 МΩ. Це означає, що перед покупкою варто звернути увагу на специфікації приладу, щоб він відповідав вашим потребам.
Коли ви отримуєте відформатоване значення опору, критично важливо не помилитися з одиницями вимірювання. Наприклад, якщо у вас резистор, який має номінал 220 кОм, і ви отримуєте показник 0,22 на екрані, це може призвести до серйозних помилок у вашому аналізі. Пам’ятайте, що не всі мультиметри мають функцію автоматичного підбору діапазону, тому розуміння одиниць вимірювання допоможе уникнути цих помилок.
У цьому контексті також важливо врахувати температурний коефіцієнт резисторів, який може змінювати опір залежно від температури навколишнього середовища. А це означає, що вимірювання опору залежить не лише від самих компонентів, а й від зовнішніх факторів.
Кроки для перевірки опору мультиметром
Налаштування мультиметра
Перед початком вимірювання опору необхідно правильно налаштувати мультиметр. По-перше, потрібно впевнитися, що прилад працює справно та має достатній рівень заряду батареї. Для цього слід перевірити, чи не світився індикатор низького заряду. В іншому випадку результати вимірювання можуть бути спотвореними. Після перевірки заряду, увімкніть мультиметр і виберіть режим вимірювання опору, який зазвичай позначений символом Ом (Ω).
Наступний крок – вибір правильного діапазону вимірювання. Багато мультиметрів мають автоматичний вибір діапазону, але у деяких моделях все ж доведеться вибирати діапазон вручну. Для початку вимірювання низького опору вибирайте діапазон, що відповідає очікуваному значенню. Використання діапазону, вищого за очікуване значення, забезпечить кращу точність вимірювання та запобігне можливим пошкодженням мультиметра.
Не менш важливим є перевірка щупів. Щупи є критично важливими для отримання точних показань, тому зверніть увагу на їх стан. Вони повинні бути чистими і без механічних ушкоджень. Оскільки щупи забезпечують контакт, будь-яке порушення контакту може призвести до неправильної інформації. Перед підключенням до об’єкту тестування, рекомендовано провести тестування на «замикання» щупів, що экранирует, переконавшись, що покази мультиметра відображають 0 Ом.
При перевірці опору обов’язково дотримуйтесь інструкцій, наведених у документації вашого мультиметра. Кожна модель може мати свої особливості, тому важливо спочатку ознайомитися з ними.
Підключення щупів

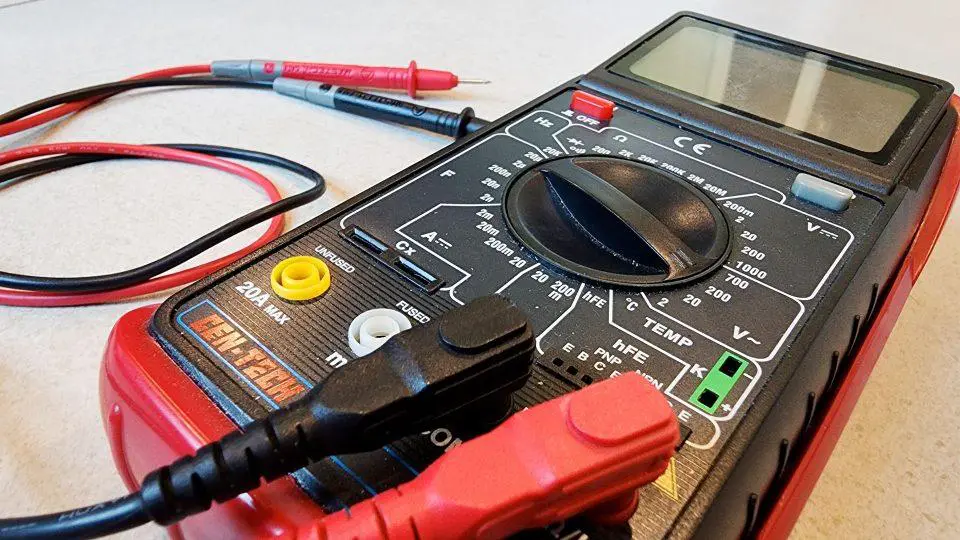

Правильне підключення щупів мультиметра є критично важливим для проведення точних вимірювань опору. На мультиметрах зазвичай є два роз’єми для підключення щупів: чорний (COM) та червоний (Ω). Чорний щуп зазвичай підключається до роз’єму «COM», тоді як червоний – до роз’єму з позначенням Ω, або до роз’єму для вимірювання напруги та сили струму.
Після підключення щупів, важливо правильно їх тримати під час вимірювання. Щупи повинні бути надійно прикладені до контактів компоненту, щоб забезпечити хороший електричний контакт. Якщо контакти окислені або забруднені, це може призвести до неточних показань.
Тримайте щупи зручно та безпечно, щоб уникнути випадкового контакту з іншими частинами схеми під час вимірів. У разі неможливості дістатися до деталей через конструктивні особливості, бажано використовувати щупи з подовжувачами або щупи з огородженнями для забезпечення належного контакту без ризику закоротити схему.
Після підключення свідчень, відзначте значення на екрані мультиметра. Якщо покази несподівано скачуть або є непостійними, це може сигналізувати про несправність щупа або проблеми з самим елементом. У такому випадку спочатку перевірте щупи та повторіть вимірювання.
Вибір діапазону вимірювань
Вибір правильного діапазону вимірювань є важливим для забезпечення точності вимірювання опору. Більшість мультиметрів мають кілька діапазонів для вимірювання опору, і кожен з них підходить для різних значень опору. При вимірюванні резистора з номіналом 1 кОм варто використовувати діапазон 2 кОм або 20 кОм, щоб знизити ймовірність помилок.
Якщо ви не впевнені у величині опору, розумним варіантом буде почати з самого великого доступного діапазону і поступово знижувати його до тих пір, поки не отримаєте точні показання. Таким чином, ви unikнете перегріву або несправностей мультиметра. Однак, ви також повинні пам’ятати про шкали на лицьовій панелі мультиметра, які можуть різниться між різними моделями.
Сучасні мультиметри також можуть мати функцію автоматичного вибору діапазону, що значно спрощує процес вимірювання. Просто переведіть мультиметр в режим опору і підключіть щупи до об’єкта. Прилад автоматично вибере найбільш відповідний діапазон, зменшуючи ризик помилок з боку користувача.
Якщо ваш мультиметр не має автоматичного вибору діапазону, варто навчитися оцінювати приблизні значення опору за номіналами резисторів. Це не тільки швидше, але й дозволяє вам вийти з ситуацій, коли немає достатньої інформації для ухвалення рішення.
Методи вимірювання опору
Прозвонка елементів
Прозвонка елементів є одним з найпростіших і найзручніших способів перевірки електричних з’єднань і компонентів. У режимі прозвонки мультиметр сигналізує здатність електричного потоку проходити через з’єднання. Цей метод можна використовувати для перевірки, чи є в схемі замикання, або щоб виявити несправні елементи.
Сім’я мультиметрів має цю функцію, і в багатьох випадках проста прозвонка може вказати, чи елемент функціонує, чи слід перевірити далі. При використанні режиму прозвонки, підключіть щупи до об’єкта вимірювання, і якщо мультиметр видає звуковий сигнал або світловий індикатор, це свідчить про наявність з’єднання.
Прозвонка дозволяє виявити несправності на ранніх стадіях, що згодом полегшує усунення та профілактику проблем. Це може бути особливо корисно при роботах із старими або пошкодженими проводами, які можуть мати мікроскопічні тріщини або корозію, які непомітні без детального аналізу.
При вимірюванні з’єднань важливо пам’ятати про безпеку. Завжди відключайте живлення перед перевіркою ланцюгів, щоб уникнути ризику удару електричним струмом.
Метод калібрування
Метод калібрування є важливим етапом для певної точності вимірювань опору. Якщо ваш мультиметр має проблему з калібруванням, усі подальші вимірювання можуть бути ненадійними. Для корекції цього, необхідно визначити нульове значення мультиметра та відкрити ланцюг, забезпечивши точність.
Процес калібрування складається з декількох простих кроків. Перш ніж почати, вимкніть мультиметр і підключіть щупи між собою, перевіривши показник. Якщо покази на екраны—нуль, калібрування вдалося. Якщо ви отримуєте інші покази, ви повинні відрегулювати калібрування за інструкціями в технічному посібнику.
Калібрування дозволяє перевірити правильність вимірювань у різних діапазонах опору. Додавання до процесу перевірки готових резисторів з відомим значенням дозволить отримати чітке уявлення про точність приладу. Таке калібрування краще проводити на початку роботи з мультиметром або після тривалої експлуатації.
Важливо не ігнорувати процес калібрування, оскільки невеликі збої в показаннях можуть призвести до великих помилок у точності при виконанні вимірювань. Особливо це важливо в критичних електронних системах, де точність показань може позначитися на продуктивності або безпеці обладнання.
Технічні поради та рекомендації
Коли ви працюєте з мультиметром для вимірювання опору, важливо дотримуватись деяких важливих технічних порад. Одна з таких порад полягає в тому, щоб уникати контакту щупів під час вимірювання. Якщо щупи замкнені, це може призвести до перевантаження приладу, що загрожує його пошкодженням.
Не забувайте перевіряти сам мультиметр перед вимірюваннями, забезпечивши, щоб він не мав зовнішніх пошкоджень. Рекомендується також перевірити рівень заряду батареї, адже низька потужність може вплинути на точність вимірювання. У разі сумнівів, перевірте мультиметр на відомих резисторах або використайте інший мультиметр для перевірки точності.
Ще однією важливою рекомендацією є використання правильної категорії діапазону. Вибирайте максимально можливе значення, щоб уникнути пошкодження мультиметра, особливо при вимірюванні з низькими опорами. Це також забезпечить найбільш точні результати.
Не менш важливо дотримуватися чистоти контактів, на які ви підключаєте щупи. Брудні або окислені контакти можуть суттєво вплинути на точність вимірювання. Регулярне очищення щупів і контактів елементів допоможе підтримувати вашу роботу на високому рівні.
Прилади та аксесуари
Типи мультиметрів
Існує кілька різних типів мультиметрів, які можуть бути корисні для вимірювання опору. Базовими з яких є аналого-цифрові мультиметри, аналогові мультиметри та універсальні цифрові мультиметри. Аналогічні мультиметри зазвичай використовуються для більш простих вимірювань, тоді як цифрові мультиметри забезпечують високу точність зчитування і прості для використання.
Серед сучасних мультиметрів, цифрові прилади найбільш популярні, оскільки вони часто мають багато додаткових функцій, таких як автоматичне калібрування, однопровідний режим, запис максимальних та мінімальних значень. Крім того, вони зазвичай мають функцію автоматичного вибору діапазону, що робить їх використання ще простішим.
При виборі мультиметра важливо звернути увагу на максимальні значення напруги, струму та опору, які він може виміряти. Це допоможе вибрати прилад, який відповідатиме вашим потребам. Наприклад, для дорожчих апаратів можуть бути передбачені досить високі максимуми вимірювань, що корисно у випадках роботи з електронними платами та з’єднаннями великого струму.
Важливо також звертати увагу на якість виготовлення приладу. Дешеві мультиметри не завжди забезпечують точні вимірювання і можуть мати короткий термін служби. Тому рекомендується інвестувати в надійний та перевірений бренд, особливо якщо ви займаєтеся професійною діяльністю в електроніці.
Додаткові інструменти
Крім самого мультиметра, може знадобитися ряд додаткових інструментів для спрощення процесу вимірювання опору. Це можуть бути щупи з подовжувачами, які допоможуть вам дістатися до важкодоступних частин електричних схем, або набори для чистки проводів для видалення окисів. Використання правильно підготовлених щупів може також зменшити вплив опору на контактних з’єднаннях.
Також корисним аксесуаром є контейнер для мультиметра, що захищає прилад під час транспортування. Важливо, щоб сам мультиметр та щупи не піддавались механічним пошкодженням або вологи, тому, якщо ви працюєте на вулиці, обов’язково мати захисний чохол.
Додатково, ви можете скористатися мультиметром з вбудованими додатковими функціями, такими як термометр для вимірювання температури або з можливістю вимірювання ємності кастомних компонентів. Це підвищить універсальність вашого приладу та допоможе вам під час досліджень чи налаштування електронних схем.
Регулярна перевірка вашого інструментарію може також допомогти у виявленні необхідності в заміні або оновленні складових частин. Використовуючи якісні аксесуари, ви зможете отримати набагато точніші вимірювання.
Заходи безпеки при вимірюваннях
Вимірювання опору вимагає дотримання ряду заходів безпеки. Перш за все, завжди відключайте живлення перед перевіркою електричних схем. Це запобіжить ризику електричного удару, якщо ви випадково з’єднаєте два проводи під напругою.
Дуже важливо дотримуватися правил роботи з мультиметром, не допускаючи короткого замикання щупів. Обов’язково використовуйте належні діапазони для вимірювання, щоб уникнути перевантаження приладу. Наприклад, якщо вимірюваний опір буває дуже низьким, використайте відповідний діапазон, що дозволить знизити ризики перегріву чи поломки мультиметра.
Тримайте мультиметр та щупи в чистоті. Брудні щупи можуть стати причиною неправильних вимірювань. Регулярно очищайте щупи та роз’єми на мультиметрі від окислів і забруднень.
Завжди дотримуйтеся правил технічної безпеки, що наведені в інструкції до вашого мультиметра. Це включає перевірку справності приладу перед кожним використанням. У разі виникнення будь-яких підозр щодо функціонування мультиметра, рекомендується звернутися до професіоналів для перевірки та ремонту.
Висновок
Вимірювання опору за допомогою мультиметра є невід’ємною частиною роботи з електричними компонентами. З’ясування основних принципів вимірювання, а також практичних порад щодо використання мультиметра допоможе вам проводити точні вимірювання. Правильне налаштування, підключення щупів і вибір діапазону вимірювань також суттєво підвищать вашу ефективність у використанні цих інструментів.
Не менш важливо дотримуватись заходів безпеки й бути уважним під час цих процедур. Досліджуючи різні методи вимірювання, ви зможете покращити свої навички та швидше і ефективніше усувати проблеми в електричних схемах. Мультиметр — це не лише інструмент, а й потужний помічник у світі електроніки.
Завдяки навичкам, отриманим в процесі роботи з мультиметром, ви зможете з легкістю справлятися з різноманітними завданнями, від простих перевірок до складних налаштувань. Оскільки технології постійно розвиваються, не забувайте вдосконалювати свої знання і навички, щоб залишатися на передовій електронної індустрії.
Сподіваємось, що наведена інформація стане корисною вам, і ви зможете застосувати її у своїй практиці для досягнення кращих результатів.
