Конденсатор у електроніці — це маленький диво-акумулятор, який ховає заряд, ніби таємниця в старовинній скрині, і віддає його саме тоді, коли схема потребує підзарядки. Щоб перевірити його мультиметром, спочатку переведіть прилад у режим ємкості, розрядьте елемент резистором, під’єднайте щупи з повагою до полярності — і значення на екрані має бути близьким до маркування, з допуском 5-20%. Цей простий ритуал рятує блоки живлення, материнські плати та побутову техніку від несподіваних відмов. А тепер розберемося, чому цей трюк іноді хитрує, і як витягти з мультиметра максимум точності.
Уявіть: ваш холодильник гуде, але не холодить, або телевізор мерехтить, ніби нервує перед важливим матчем. Часто винуватець — конденсатор, який “підсилив” від часу чи перепадів напруги. Перевірка мультиметром перетворює хаос на контроль, дозволяючи уникнути зайвих витрат на сервіс. Звичайний цифровий прилад з режимом ємності видає вердикт за секунди, а от дешеві моделі без цієї функції змушують грати в детектива за опором.
Що таке конденсатор і чому він здає позиції
Конденсатор складається з двох пластин, розділених діелектриком — ізолятором, який тримає заряд, як губка воду. Ємність вимірюється в фарадах (зазвичай мікрофарадах, мкФ), і вона визначає, скільки енергії елемент накопичить. У схемах вони фільтрують шум, стабілізують напругу чи запускають мотори, ніби невидимі диригенти оркестру.
Чому ламаються? Перегрів від сусідніх резисторів плавить електроліт, перевищення напруги пробиває ізоляцію, а старість просто висипає ємність, як пісок крізь пальці. Електролітичні конденсатори, найпоширеніші в побутовій техніці, страждають від витоку — зверху з’являється бугор або коричнева рідина, сигналізуючи про катастрофу всередині. За даними виробників, середній термін служби — 2000-5000 годин при 85°C, але в реальності це залежить від умов: у гарячому блоці живлення комп’ютера вони вмирають за 3-5 років.
Візуальний огляд — перший крок. Якщо корпус роздутий, тріснутий чи липкий, конденсатор уже на пенсії. Але навіть “здорові” на вигляд можуть підвести, тож мультиметр тут король.
Типи конденсаторів: хто як поводиться під тестом
Світ конденсаторів різноманітний, ніби меню в ресторані електроніки. Електролітичні (алюмінієві чи танталові) — полярні велетні для великих ємностей, від 1 мкФ до тисяч. Керамічні — крихітки неполярні, для високих частот, з ємністю до 10 мкФ. Плівкові (поліестерові, металізовано-паперові) — надійні для аудіо, mica — для прецизійних схем.
Кожен тип тестується по-різному. Електролітичні чутливі до полярності: червоний щуп на “+”, інакше мультиметр збреше або елемент вибухне. Керамічні простіші — полярність не важлива, але їх малість робить тест опором марним, бо заряд тримається мить. Плівкові витримують більше, але деградація ESR (еквівалентний послідовний опір) видає себе непрямо.
- Електролітичні: Ідеал — ємність-режим, перевірка на витік опором.
- Керамічні та SMD: Тільки ємність, бо опір не покаже динаміки.
- Неполярні пускові (для вентиляторів): Тест на обрив і коротке замикання пріоритет.
Перед списком згадайте: для SMD-конденсаторів на платах потрібні тонкі щупи або пінцет. Це розширює можливості, роблячи тест універсальним для ремонту смартфонів чи материнок.
Інструменти та підготовка: безпека понад усе
Серце процесу — мультиметр. Цифровий з ємністю (UNI-T, Mastech) — must-have для новачків. Аналоговий (стрілковий) — бюджетний варіант для опору. Додатково: резистор 10-20 кОм 2-5 Вт для розряду, ізоляційна стрічка, окуляри. У 2026 році смарт-мультиметри з Bluetooth додають графіки заряду, але базовий DT-830 вистачить.
- Вимкніть пристрій, витягніть шнур — чекайте 10 хвилин для розряду мережевих конденсаторів.
- Розрядьте вручну: під’єднайте резистор між виводами на 5-10 секунд. Ніколи не закорочуйте викруткою — іскра може пробити діелектрик!
- Зніміть конденсатор з плати для точності, очистіть ніжки від припою та бруду.
- Перевірте полярність: на корпусі “+” позначений смужкою чи стрілкою.
Ці кроки — як броня перед битвою. За Fluke.com, 90% аварій від ігнору розряду. Тепер до суті.
Методи перевірки: від простого до точного
Режим ємності: золотий стандарт

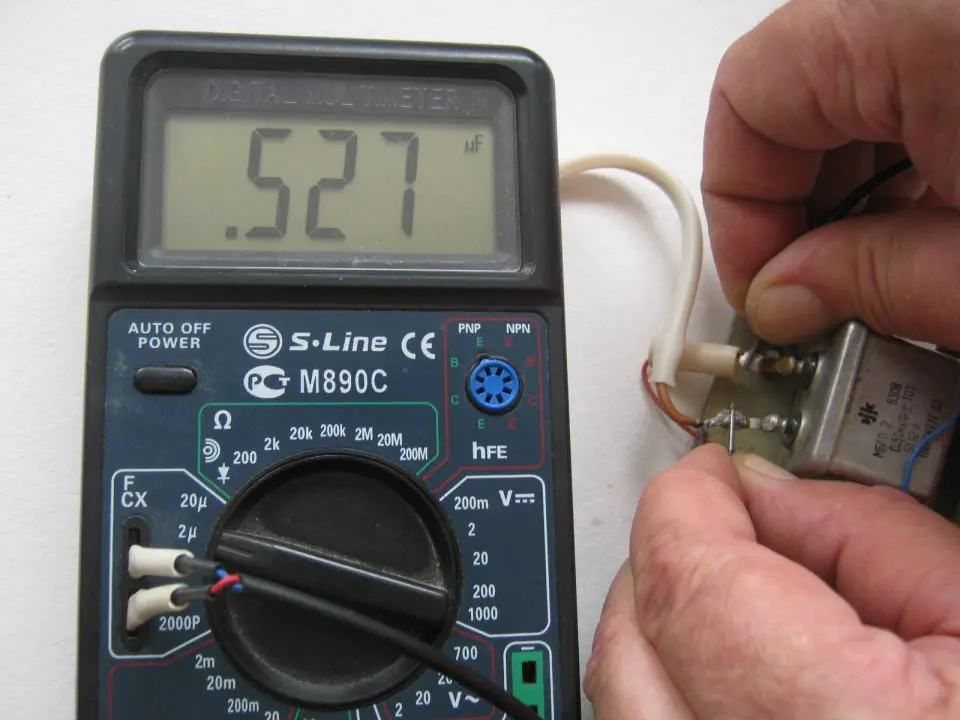

Найпряміший спосіб для мультиметрів з символом “( )”. Оберіть діапазон (20 мкФ, 200 мкФ), під’єднайте щупи — чекайте 3-5 секунд. Показання близьке до номіналу (±10% для електролітів, ±5% для плівкових)? Чудово. “OL” або 0 — обрив чи пробій.
Фізика проста: мультиметр заряджає конденсатор малим струмом, вимірює напругу і рахує C = Q/U. Для великих ємностей (1000+ мкФ) процес довший, тож терпіння — ключ.
Режим опору: для бюджетних приладів
Без ємності? Опір! Увімкніть Ω, максимальний діапазон (20 МОм). Торкніться щупами: опір стрибає від 0 до нескінченності — заряд. Зупинився низько — пробій, високий одразу — обрив.
На аналоговому стрілка “повзе” вгору, падає при переполюсовці. Динаміка — серце методу, бо конденсатор діє як RC-ланцюг з внутрішнім опором мультиметра ~3В.
Прозвон і напруга: швидка діагностика
Режим “пищалка” (continuity): писк одразу — коротке. Для напруги перевірте залишковий заряд після розряду — має бути 0В.
Перевірка на платі: хитрощі для майстрів
Лінь випаяти? Можна, але схема втручається: паралельні резистори “крадуть” показання. Ізолюйте ніжки лаком чи відпаяйте одну. Точність падає на 20-50%, але для грубої діагностики годиться. У блоках живлення конденсатори поруч — тест опором дає хибні пробої.
| Метод | Точність | Для типів | Плюси | Мінуси |
|---|---|---|---|---|
| Ємність | Висока (95%) | Всі | Цифри точні | Не всі мультиметри |
| Опір | Середня (70%) | Електроліт, плівка | Універсал | Суб’єктивно |
| На платі | Низька | Великі | Швидко | Хибні |
Таблиця базується на практиках з Keysight.com. Використовуйте для вибору тактики.
Типові помилки: пастки, які коштують нервів
Перша класика: забули розрядити. Удар струмом — і ви танцюєте ламбаду, а мультиметр горить. Друга — ігнор полярності на електролітах: показання “дикі”, елемент нагрівається.
Третя: тест на платі без ізоляції — сусідні діоди маскують пробій. Четверта — плутанина з толерансом: 100 мкФ показав 85? Норма, а не поломка. П’ята — керамічний тест опором: він блискавично зарядиться, видаючи “обрив”. Завжди читайте маркування і тип!
Ще одна: гарячий тест. Конденсатори втрачають 50% ємності при +100°C, тож охолодіть плату. Ці помилки — 80% фейлів у ремонтників-початківців, за форумами.
Просунуті трюки: за межами базового тесту
Хочете глибше? Виміряйте час заряду: під’єднайте резистор 1 кОм, фіксуйте напругу — τ = R*C дасть ємність. Для ESR (деградація на HF) мультиметр слабкий, але низький опір після заряду натякає на проблеми. У 2026 тренд — гібридні конденсатори в EV-зарядках, де тестують під навантаженням осцилографом.
Практичний кейс: у пральній машині пусковий конденсатор (5 мкФ) не крутить барабан. Тест ємністю — 2 мкФ, заміна за 50 грн — і гудить як танк. У комп’ютері материнка не стартує — вибухлий 1000 мкФ у VRM, типова хвороба Ryzen.
Експериментуйте з температурами: охолодіть конденсатор льодом — ємність зросте, нагрійте феном — впаде. Це розкриває приховані дефекти. А для SMD — паяйте перехідник на ніжки.
З цими знаннями ви не просто перевіряєте — ви оживаєте техніку, ніби алхімік. Наступний ремонтний виклик чекає, і мультиметр готовий.
