Котушка запалювання сидить тихо під капотом, але без неї двигун просто не дихає – ніякої іскри, ніякого вогню в циліндрах. Якщо ваша машина раптом почала хитатися на холостих, ривками тягнутися вперед чи взагалі чхати замість рівного гулу, швидка перевірка котушки мультиметром розставить усі крапки. Спочатку огляньте її на тріщини та наліт, потім перевірте іскру на свічці – сильна, синя, як полум’я газової плити, чи слабка, жовта, наче тліюча сигарета. А для точності візьміть мультиметр: первинна обмотка має давати 0,5–1,5 Ом, вторинна – 8–15 кОм, залежно від моделі авто.
Така базова діагностика займає 15 хвилин і часто виявляє винуватця, бо котушка – тендітна штука, яка перегрівається від пробок чи брудного повітря. Уявіть: магнітне поле в ній накопичує енергію, як пружина в лuku, а потім вибухово віддає її у вигляді 30–40 тисяч вольт. Якщо обмотки пробиті чи ізоляція тріснула, іскра слабшає, паливо не згорає повністю, і ви платите зайві гроші на бензоколонці. Далі розберемо все по поличках, від симптомів до тонкощів заміни.
Будова та принцип роботи котушки запалювання
Котушка – це трансформатор у мініатюрі, де дві обмотки, первинна і вторинна, грають у гру з магнітним полем. Первинна, товста і коротка, приймає 12 В від акумулятора через трамблер чи електронний блок. Коли струм раптово переривається, магнітне поле руйнується, індукуючи у вторинній обмотці – тонкій, довгій, з тисячами витків – напругу в десятки кіловольт. Ця блискавка летить до свічки, пробиває зазор і запалює суміш.
Сучасні котушки еволюціонували: від класичних єдиних бобін для всього двигуна до coil-on-plug, де кожна свічка має свою міні-котушку прямо зверху. У wasted-spark системах одна котушка іскрить два циліндри одразу – на впуску і випуску. Це робить перевірку хитрішою, бо симптоми маскуються під проблеми з компресією чи паливом. Але принцип той самий: без здорової котушки мотор кашляє, як астматик у пилюці.
Історія цієї диво-штуки почалася понад століття тому, коли Чарльз Кеттерінг у 1910-му на Cadillac створив першу серійну систему з акумулятором і котушкою, замінивши важкі магнето. Сьогодні Bosch чи NGK роблять їх з епоксидної смоли для захисту від вібрацій, але перегрів чи волога все одно б’ють по них нищівно.
Симптоми несправної котушки: коли пора брати інструменти
Двигун починає троїти – один циліндр пропускає іскру, і весь мотор трясеться, ніби по ямах. На холостих обертах вібрація наростає, прискорення супроводжується ривками, а витрата палива стрибає на 20–30%. Check Engine загоряється з кодом P0300 (множинні пропуски) чи P0301–P0304 для конкретного циліндра – це ECU фіксує хаос у запалюванні.
Холодний пуск стає лотереєю: іскра слабка, суміш не запалюється, стартер крутить даремно. Під навантаженням, на трасі чи підйомі, потужність падає – машина не тягне, ніби з проколотою шиною. Запах незадгорілого бензину з вихлопу, чорний дим і підвищені викиди – ще один сигнал. Не ігноруйте: ігнорована котушка може спалити каталізатор чи свічки.
Ці ознаки часто плутають з брудними інжекторами чи зносом трамблера, але якщо свічки свіжі, а компресія в нормі, котушка під прицілом. Улітку перегрів робить її “гарячою” проблемою, взимку – волога проникає в тріщини.
Інструменти для перевірки: від базового набору до профі
Почніть з простого: динамометричний ключ, свічковий ключ, запасна свічка, ізольовані рукавички. Головний герой – цифровий мультиметр (від 300 грн), налаштований на опір (Ом) і вольти. Для іскри візьміть іскромір – безпечний тестер з лампочкою чи резистором, щоб не пробивати високовольтку голими руками.
Для сучасних авто – OBD-сканер (ELM327 з Torque app), осцилограф покаже форму імпульсу, але це для СТО. У гаражі вистачить мультиметра і запасної котушки для “перестановки” – поміняйте підозрілу з робочою і перевірте, чи мигне помилка на іншому циліндрі.
Перед роботою: від’єднайте мінусову клему акумулятора, почекайте 10 хвилин для розряду конденсаторів. Робіть у сухому гаражі, в діелектричних рукавичках – 40 кВ кусатися вміють.

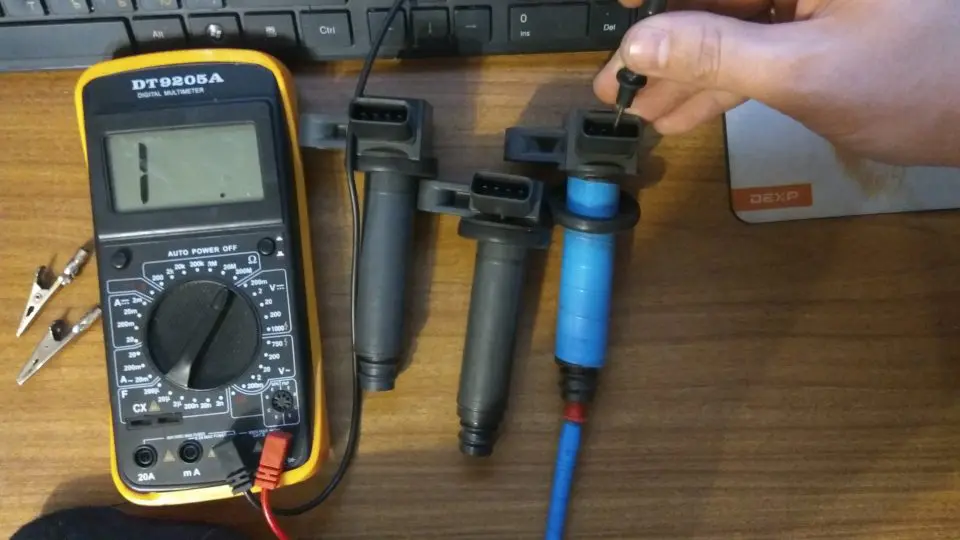

Крок-за-кроком: як перевірити котушку запалювання мультиметром
Спочатку візуальний огляд – зніміть кришку, огляньте корпус на тріщини, білого нальоту від пробою чи корозії контактів. Потемніння ізоляції чи доріжки від іскри – вирок. Очистіть контакти спиртом, перевірте дроти на перетирання.
Перевірка іскри: від’єднайте високовольтний дріт чи котушку від свічки, вставте запасну свічку, притисніть масу до блоку циліндрів. Крутіть стартер – іскра має бути жирною, синьою, не раз на 5–10 оборотів. Жовта чи відсутня? Йдемо далі.
- Зніміть котушку: від’єднайте роз’єм, відкрутіть болт. Для coil-on-plug – просто витягніть з колодязя.
- Калібруйте мультиметр: щупи разом – 0 Ом.
- Первинна обмотка: щупи на клеми “+” і “-” (Б і К). Норма 0,5–2 Ом. Більше 5 – обрив, менше 0,3 – замикання.
- Вторинна: червоний щуп на високовольтний шток, чорний на масу чи низьковольтний вхід. 6–15 кОм. Розкид нормальний, але порівняйте з мануалом.
- Ізоляція: один щуп на корпус (масу), другий на контакти – має бути нескінченність (OL). Пробій – низький опір.
Після тестів підключіть назад, запустіть мотор. Якщо все ок, проблема в ECU чи датчиках. Для DIS систем повторіть на кожній котушці.
| Модель авто | Первинна обмотка (Ом) | Вторинна обмотка (кОм) |
|---|---|---|
| ВАЗ 2110 (стандарт) | 0,6–0,9 | 10–14 |
| Hyundai Solaris 1.6 | 0,5–0,75 | 8–12 |
| Bosch 0 221 122 401 | 0,4–0,6 | 9–13 |
| Coil-on-plug VW Golf | 0,5–1,2 | 5–10 |
Джерела даних: Bosch service bulletins, Haynes repair manuals.
Ця таблиця – орієнтир, завжди сверяйтесь з мануалом вашого авто, бо норми залежать від виробника. Якщо значення на межі, протестуйте під навантаженням – нагрійте феном і перевірте повторно.
Типові помилки при перевірці котушки запалювання
- Не від’єднали акумулятор: Ризик короткого замикання чи удару струмом – ECU може “згоріти”.
- Неправильна полярність щупів: На вторинній обмотці показує нуль замість кОм – переверніть.
- Перевіряють на холодній без мануалу: Норми для гарячої котушки інші, плутають зрив з нормою.
- Ігнор пробою на корпус: Опір обмоток ок, але ізоляція пробита – іскра йде на масу.
- Swap без скидання помилок: ECU пам’ятає старий циліндр, здається, що все ок.
Уникайте цих пасток – і діагностика буде точною, як лазер. Багато майстрів гублять години саме на них.
Пам’ятайте: якщо котушка тепла на дотик після короткої поїздки, це норма, але обпікає – перегрів і передчасна смерть.
Особливості перевірки для різних типів котушок
Класична котушка з трамблером проста: один високовольтний вихід. У coil-pack (4–6 котушок в блоці) тестуйте кожну окремо, розбираючи модуль. Coil-on-plug на Hyundai чи Kia – знімайте по одній, перевіряйте опір і переставляйте. Для 2-дротових COP (сигнал+масу) первинний опір нижчий, 0,5 Ом.
У садовій техніці, як бензопили чи тримери, котушка схожа, але без блоку керування – первинна 0,2–1 Ом, вторинна 2–5 кОм. Перевірка аналогічна, але іскра тестується на дистанції 5–7 мм.
Для точності осцилограф: первинний пік 300–400 В, вторинний 30–50 кВ. Але в гаражі вистачить мультиметра.
Заміна та профілактика: щоб не повертатися до інструментів
Нова котушка – Bosch, Beru чи NGK, від 500 грн. Встановіть заново: змастіть колодязі термопастою, затягніть моментом 10–15 Нм. Скиньте помилки сканером, проїдьте 50 км тестом.
Профілактика: міняйте кожні 60 тис. км, тримайте підкапотний простір чистим, уникайте протікань оливи. Регулярно оглядайте – тріщина сьогодні заощадить тисячу завтра.
З такою котушкою ваш двигун гарчить рівно, як лев після обіду. Якщо після заміни троїння лишається, копайте глибше – датчики чи компресія. Автомобіль подякує гладкою їздою і меншою витратою.
Оригінальна котушка служить удвічі довше дешевих ноунеймів – економте розумно.
