Світлодіоди – це маленькі, але неймовірно круті штуки, які оживляють наші гаджети, лампи й навіть новорічні гірлянди. Але що робити, якщо один із них перестав світити? У цій статті я розповім, як перевірити світлодіод мультиметром – просто, швидко і без зайвих нервів.
Мультиметр – твій найкращий друг у цій справі. Він допоможе з’ясувати, чи живий світлодіод, чи варто купувати новий. Тож бери інструмент у руки, і давай розбиратися разом!
Що потрібно знати перед перевіркою
Перш ніж пхати щупи мультиметра куди попало, давай розберемося, що таке світлодіод і як він працює. Світлодіод (LED) – це напівпровідник, який пропускає струм лише в одному напрямку і світиться при цьому. Якщо підключити його неправильно, він не загориться, а в гіршому випадку – попрощається з життям.
Для перевірки нам знадобиться мультиметр із функцією тестування діодів або хоча б режимом вимірювання опору. Також важливо знати полярність світлодіода: довша ніжка – це анод (+), коротша – катод (-). Якщо ніжки однакові, шукай позначку на корпусі.
Що підготувати для перевірки
Щоб усе пройшло гладко, перевір, чи є у тебе під рукою все необхідне. Ось короткий список:
- Мультиметр: Бери цифровий або аналоговий – головне, щоб був режим діодів.
- Світлодіод: Той, який хочеш перевірити (переконайся, що він не під напругою).
- Щупи: Зазвичай ідуть у комплекті з мультиметром – червоний і чорний.
- Терпіння: Іноді треба спробувати кілька разів, щоб усе запрацювало.
Готовий? Тоді вперед – до практики! Ці прості кроки врятують твій світлодіод від незаслуженого вироку.

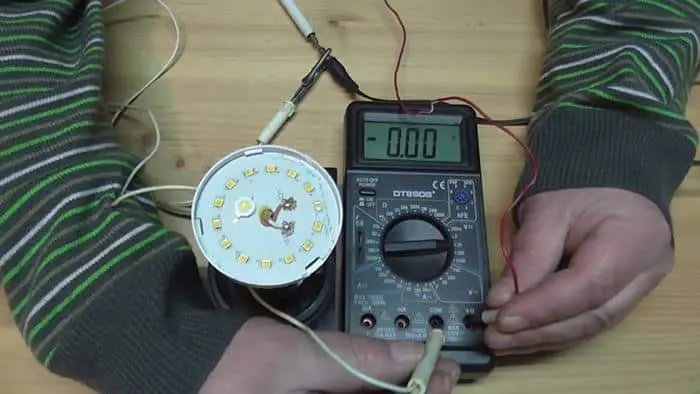

Перевірка світлодіода в режимі тестування діодів
Найзручніший спосіб перевірити світлодіод мультиметром – це скористатися режимом тестування діодів. Більшість сучасних мультиметрів мають цю функцію, позначену значком діода або звуковою хвилею. У цьому режимі прилад подає невеликий струм, щоб перевірити провідність.
Як це працює? Якщо світлодіод справний, він засвітиться, коли ти правильно під’єднаєш щупи. Якщо ні – або він згорів, або ти щось наплутав із полярністю.
Покрокова інструкція для режиму діодів
Ось що потрібно зробити, щоб перевірити світлодіод мультиметром у цьому режимі:
- Увімкни мультиметр: Переведи перемикач у режим тестування діодів (зазвичай позначений трикутником із рискою).
- Під’єднай щупи: Червоний щуп встав у гніздо “V/Ω”, чорний – у “COM”.
- Доторкнися до світлодіода: Червоний щуп до анода (+), чорний – до катода (-).
- Спостерігай: Якщо світлодіод засвітився (хоч трохи), він працює! Якщо ні – поміняй щупи місцями.
- Перевір ще раз: Якщо і в зворотному напрямку не світиться – світлодіод мертвий.
Цей метод – найшвидший і найнадійніший. Світлодіод може слабо світитися через низький струм мультиметра, але це нормально – головне, що є реакція.
Перевірка в режимі вимірювання опору
Якщо твій мультиметр не має режиму діодів, не біда – можна перевірити світлодіод у режимі омметра (вимірювання опору). Тут світлодіод не засвітиться, але ти зможеш зрозуміти, чи пропускає він струм. Це трохи складніше, але цілком реально.
У справного світлодіода опір буде низьким в одному напрямку (пряма полярність) і дуже високим – у зворотному. Якщо показники однакові або нескінченні в обох напрямках – привіт, поломка.
Як перевірити світлодіод омметром
Давай розберемо процес поетапно:
- Налаштуй мультиметр: Переведи його в режим вимірювання опору (значок “Ω”), вибери діапазон 200-2000 Ом.
- Підключи щупи: Червоний – до “+”, чорний – до “-“.
- Подивись на дисплей: Низький опір (десятки або сотні Ом) – світлодіод живий.
- Поменяй щупи: У зворотному напрямку має бути “1” або дуже високе число (мегаоми).
- Зроби висновок: Якщо опір однаковий в обох напрямках або нескінченний – викидай LED.
Цей спосіб менш видовищний, але ефективний. Ти не побачиш світла, зате точно знатимеш, чи є життя в цьому маленькому компоненті.
Що робити, якщо світлодіод не працює
Отже, ти перевірив світлодіод мультиметром, і він мовчить, як партизан? Не поспішай засмучуватися – можливо, проблема не в ньому. Спочатку переконайся, що ти все зробив правильно: щупи на місці, режим вибраний коректно.
Якщо ж діагноз підтвердився, і світлодіод справді “помер”, є кілька причин: перегорання від високої напруги, механічні пошкодження або заводський брак. У такому разі – тільки заміна.
Типові помилки під час перевірки
Щоб уникнути плутанини, зверни увагу на ці часті промахи:
- Неправильна полярність: Завжди перевіряй анод і катод – інакше результату не буде.
- Низький заряд батареї: Якщо мультиметр “сідає”, він може не дати потрібного струму.
- Пошкоджені щупи: Перевір, чи цілі дроти – обрив зіпсує тест.
Уникай цих пасток, і перевірка пройде як по маслу. Ти ж не хочеш викинути робочий світлодіод через дрібну помилку?
Корисні поради для перевірки
Перевірка світлодіода мультиметром – це не ракетобудування, але кілька хитрощів зроблять процес ще легшим. Наприклад, тримай світлодіод у тіні – слабке світіння краще видно без яскравого світла. І не бійся експериментувати!
Якщо тестуєш кілька LEDів, позначай робочі – це збереже час. А ще краще – май під рукою запасний світлодіод для порівняння.
Додаткові лайфхаки
Ось кілька порад від бувалих:
- Фотографуй результат: Слабке світіння легше помітити на фото.
- Тестуй у темряві: Так видно навіть найменший проблиск.
- Перевір напругу: Деякі мультиметри показують падіння напруги (1,5-3 В для справного LED).
Ці прості трюки зроблять тебе справжнім майстром перевірки. Твій світлодіод не сховає від тебе жодної таємниці!
