Як перевірити заземлення: детальний посібник

Що таке заземлення і чому воно важливе?

Заземлення – це система, яка з’єднує електричні прилади з землею, щоб захистити вас від ураження струмом і забезпечити стабільну роботу обладнання. Уявіть собі: струм, як невгамовна річка, завжди шукає найкоротший шлях. Якщо щось іде не так, наприклад, ізоляція проводу пошкоджується, заземлення стає “рятівним каналом”, що відводить небезпечний струм у землю. Без цього ваш дім може перетворитися на поле для електричних сюрпризів, а техніка – вийти з ладу.

Перевірка заземлення – це не просто технічна формальність, а питання безпеки. За даними Міжнародної електротехнічної комісії (IEC), правильно виконане заземлення знижує ризик ураження струмом на 90%. Тож, якщо ви хочете спати спокійно, знаючи, що ваш дім – безпечна фортеця, читайте далі.

Ознаки проблем із заземленням: на що звернути увагу?

Перш ніж братися за перевірку, важливо зрозуміти, чи є проблеми. Іноді заземлення “кричить” про свої негаразди, але ми не завжди чуємо. Ось кілька тривожних дзвіночків, які не можна ігнорувати.

• Легке поколювання при дотику до металевих частин приладів. Якщо, торкаючись пральної машини чи холодильника, ви відчуваєте слабкий “укус” струму, це може свідчити про витік струму через відсутність чи несправність заземлення.
• Часті перегорання техніки. Електроприлади, особливо чутливі, як комп’ютери чи телевізори, можуть виходити з ладу через нестабільну напругу, спричинену поганою системою заземлення.
• Стрибки напруги або іскріння в розетках. Якщо розетки “шиплять” чи видають іскри, це може вказувати на проблеми з електричною системою, включаючи заземлення.
• Автомати чи УЗО часто спрацьовують. Пристрій захисного відключення (УЗО) може реагувати на витоки струму, що є прямим натяком на проблеми із заземленням.

Якщо ви помітили хоча б одну з цих ознак, не відкладайте перевірку. Проблеми із заземленням не вирішуються самі собою, а ігнорування може призвести до серйозних наслідків, від поломки техніки до небезпеки для життя.

Інструменти для перевірки заземлення

Щоб перевірити заземлення, потрібні правильні інструменти. Не переживайте, вам не доведеться купувати дорогу лабораторію – більшість приладів доступні та прості у використанні. Ось що знадобиться.

Джерело: Ціни наведено на основі даних інтернет-магазинів України, таких як Rozetka та Prom.ua, станом на травень 2025 року.

Якщо ви новачок, мультиметр і викрутковий індикатор – ваші найкращі друзі. Вони прості, доступні та дозволяють виконати базову перевірку без глибоких знань електротехніки.

Як перевірити заземлення: покрокова інструкція

Перевірка заземлення – це як діагностика у лікаря: потрібно знати, куди дивитися і що вимірювати. Ми розберемо кілька методів, від найпростіших до професійних, щоб ви могли обрати той, який вам під силу.

Метод 1: Перевірка викрутковим індикатором

Це найпростіший спосіб, який підійде для швидкої оцінки. Викрутковий індикатор – це ваш “електричний детектив”, який допоможе виявити напругу.

1. Підготуйтеся. Переконайтеся, що розетка, яку ви перевіряєте, під напругою. Вимкніть усі прилади з розетки, щоб уникнути хибних результатів.
2. Перевірте фазу. Вставте індикатор у правий отвір розетки (зазвичай це фаза). Якщо лампочка загорілася, фаза є.
3. Перевірте заземлення. Доторкніться індикатором до заземлювального контакту (металевий штир у розетці). Лампочка не повинна горіти. Якщо вона загоряється, це може свідчити про проблеми із заземленням.

Важливо: Цей метод не дає 100% точності, але він швидкий і підкаже, чи варто копати глибше.

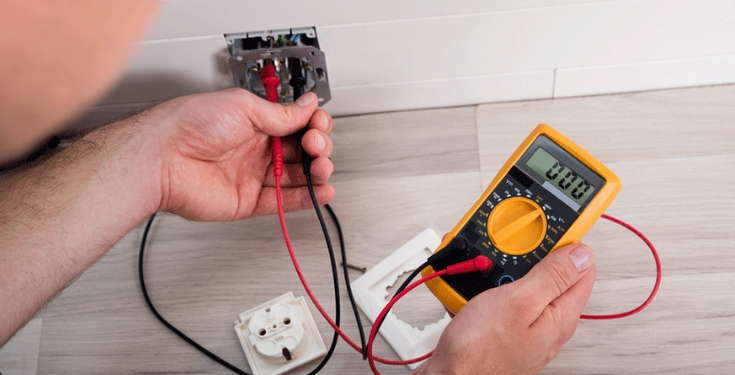

Метод 2: Використання мультиметра

Мультиметр – це ваш надійний помічник для точної перевірки. Він вимірює напругу між різними точками, допомагаючи оцінити стан заземлення.

1. Налаштуйте мультиметр. Встановіть режим вимірювання змінної напруги (AC) у діапазоні 200–300 В.
2. Перевірте напругу між фазою та нулем. Вставте один щуп у фазовий отвір розетки, другий – у нульовий. Нормальне значення – близько 220–230 В.
3. Перевірте напругу між фазою та заземленням. Вставте один щуп у фазовий отвір, другий – у заземлювальний контакт. Напруга має бути близькою до значення фаза-нуль (220–230 В). Якщо різниця більше 10 В або напруги немає, заземлення несправне.

Цей метод точніший, ніж індикатор, і дозволяє виявити проблеми з контуром заземлення. Якщо показники суттєво відрізняються, зверніться до електрика.

Метод 3: Використання лампи-контрольки

Лампа-контролька – це простий, але ефективний спосіб, який використовували ще наші діди. Вона допомагає перевірити наявність заземлення за лічені секунди.

1. Зберіть лампу-контрольку. Візьміть патрон із лампою (40–60 Вт), під’єднайте до нього два дроти з ізольованими кінцями.
2. Підключіть до розетки. Один дріт вставте у фазовий отвір, другий – у заземлювальний контакт.
3. Спостерігайте. Якщо лампа горить, заземлення є. Якщо ні, контур несправний або відсутній.

Цей метод простий, але небезпечний, якщо ви не впевнені у своїх діях. Ніколи не торкайтеся оголених дротів під напругою!

Метод 4: Професійна перевірка тестером заземлення

Для тих, хто хоче максимальної точності, тестер заземлення – ідеальний вибір. Цей пристрій вимірює опір контуру заземлення, що є ключовим показником його якості.

1. Підключіть тестер. Вставте щупи тестера у розетку або підключіть до заземлювального контуру відповідно до інструкції.
2. Виміряйте опір. Нормальний опір заземлення – менше 4 Ом (згідно з Правилами улаштування електроустановок, ПУЕ).
3. Проаналізуйте результати. Якщо опір вищий, контур потребує ремонту або модернізації.

Тестер заземлення – це професійний інструмент, який використовують електрики. Якщо ви не готові інвестувати в нього, краще звернутися до фахівця.

Типові помилки при перевірці заземлення

Перевірка заземлення може здаватися простою, але помилки трапляються навіть у досвідчених. Ось найпоширеніші промахи, які можуть зіпсувати весь процес.

Уникаючи цих помилок, ви значно підвищите точність перевірки. Якщо сумніваєтеся, краще запросіть електрика – безпека понад усе.

Що робити, якщо заземлення несправне?

Ви виявили проблему? Не панікуйте! Ось чіткий план дій, який допоможе виправити ситуацію.

• Зверніться до електрика. Якщо ви не маєте досвіду, професійна діагностика – найкращий варіант. Електрик перевірить контур і запропонує рішення.
• Оновіть заземлювальний контур. У старих будинках заземлення може бути застарілим або відсутнім. Встановлення нового контуру коштує від 5000 до 15000 грн залежно від складності.
• Встановіть УЗО. Пристрій захисного відключення – це додатковий рівень безпеки, який спрацьовує при витоках струму.
• Перевірте електропроводку. Іноді проблема не в заземленні, а в пошкоджених дротах чи розетках.

Ремонт заземлення – це інвестиція у вашу безпеку. Не економте на ній, адже ціна помилки може бути занадто високою.

Часті запитання про заземлення

Перевірка заземлення викликає багато питань, особливо у новачків. Ось відповіді на найпоширеніші з них.

• Чи можна перевірити заземлення без приладів? Ні, без інструментів ви не отримаєте точних даних. Ознаки, як поколювання, можуть лише натякнути на проблему.
• Як часто потрібно перевіряти заземлення? Рекомендується робити перевірку раз на 1–2 роки або після ремонту електромережі.
• Чи обов’язкове заземлення в квартирі? У сучасних будинках заземлення є обов’язковим (згідно з ПУЕ). У старих будинках його може не бути, але встановлення рекомендовано.

Якщо у вас залишилися запитання, не соромтеся проконсультуватися з електриком. Краще уточнити, ніж ризикувати.
