Уявіть: вечір, ви повертаєтеся додому, а ваш двір оживає м’яким сяйвом прожектора, який вмикається саме в потрібний момент. Датчик руху – це не просто зручність, а й економія електроенергії та підвищення безпеки. У цій статті ми розберемо, як підключити датчик руху до прожектора своїми руками, крок за кроком, щоб навіть новачок відчув себе електриком-віртуозом. Від вибору обладнання до тонкощів налаштування – ми охопимо все, щоб ваш проєкт засяяв!
Що таке датчик руху та як він працює?
Датчик руху – це пристрій, який реагує на рух у зоні його дії, активуючи підключене обладнання, наприклад, прожектор. Його серце – сенсор, що вловлює зміни в навколишньому середовищі: інфрачервоне випромінювання (PIR), ультразвук чи мікрохвилі. Для прожекторів найпоширеніші – PIR-датчики, які реагують на тепло, що випромінюють люди чи тварини.
Коли датчик фіксує рух, він замикає електричне коло, подаючи живлення на прожектор. Після певного часу (зазвичай регульованого) він вимикається, економлячи енергію. Це справжній диригент вашого освітлення, який знає, коли розпочати шоу!
Переваги використання датчика руху з прожектором
Перш ніж братися за дроти, давайте розберемо, чому цей дует вартий вашої уваги. Ось ключові плюси:
- Економія електроенергії: Прожектор працює лише тоді, коли це потрібно, зменшуючи рахунки за світло.
- Безпека: Автоматичне освітлення відлякує небажаних гостей і допомагає уникнути травм у темряві.
- Зручність: Забудьте про вмикання вимикача – світло з’являється, коли ви поруч.
- Гнучкість: Сучасні датчики дозволяють налаштувати чутливість, час роботи та зону дії.
Ці переваги роблять датчик руху незамінним для подвір’я, гаража чи сходів. Але як вибрати правильний пристрій?
Як вибрати датчик руху та прожектор?
Вибір обладнання – це фундамент вашого проєкту. Неправильний датчик чи прожектор може стати каменем спотикання, тому розглянемо ключові критерії.
Типи датчиків руху
- PIR (пасивний інфрачервоний): Найпопулярніший для побутового використання. Реагує на тепло, економічний, але може не помітити рух у холодну погоду.
- Мікрохвильовий: Використовує радіохвилі, чутливий навіть через стіни, але дорожчий і споживає більше енергії.
- Ультразвуковий: Вловлює звукові хвилі, ідеальний для закритих приміщень, але рідко використовується з прожекторами.
Характеристики датчика
Зверніть увагу на такі параметри:
- Кут огляду: Від 90° до 360°. Для двору краще 180–240°.
- Дальність дії: Зазвичай 6–12 м. Для великих територій обирайте моделі з дальністю 15 м і більше.
- Ступінь захисту (IP): Для вулиці потрібен мінімум IP65, щоб витримувати дощ і пил.
- Налаштування: Чутливість, час затримки (від 5 секунд до 10 хвилин), рівень освітленості (щоб не вмикатися вдень).
Вибір прожектора
Прожектор має відповідати датчику за потужністю та напругою. Світлодіодні (LED) моделі – найкращий вибір через енергоефективність і довговічність. Наприклад, для подвір’я вистачить 20–50 Вт, для великої території – 100 Вт і більше. Переконайтеся, що напруга мережі (220 В) збігається з характеристиками обох пристроїв.
Інструменти та матеріали для підключення
Щоб підключити датчик руху до прожектора, вам знадобиться арсенал інструментів і матеріалів. Ось що варто підготувати:
- Датчик руху та прожектор (перевірте сумісність).
- Електричні дроти (перетин 1,5 мм² для побутових моделей).
- Розподільна коробка (IP65 для зовнішнього монтажу).
- Викрутки (хрестова та плоска), плоскогубці, кусачки.
- Ізоляційна стрічка, клемні з’єднувачі (WAGO або гвинтові).
- Дриль, дюбелі, шурупи для кріплення.
- Тестер або мультиметр для перевірки напруги.
Перед початком роботи переконайтеся, що у вас є схема підключення (зазвичай вказана в інструкції до датчика). Якщо схема відсутня, не панікуйте – ми розберемо універсальний алгоритм.
Крок за кроком: як підключити датчик руху до прожектора
Підключення датчика руху – це як складання пазла: головне, знати, куди під’єднати кожен елемент. Дотримуйтесь цього покрокового плану, і ваш прожектор засяє в потрібний момент.
Крок 1: Вимкніть електрику
Безпека – понад усе! Перед початком роботи вимкніть електроживлення на щитку та перевірте відсутність напруги тестером.
Це не просто правило, а ваш щит від неприємностей. Навіть досвідчені електрики ніколи не працюють під напругою.
Крок 2: Виберіть місце для монтажу
Датчик і прожектор мають бути встановлені так, щоб максимально ефективно виконувати свої функції. Для датчика обирайте місце:
- На висоті 2–3 м для оптимального кута огляду.
- Подалі від джерел тепла (кондиціонери, труби) та вібрацій.
- Без перешкод (гілки, стіни), які можуть блокувати зону дії.
Прожектор кріпиться поруч або в зоні, яку потрібно освітлювати. Переконайтеся, що дроти між пристроями легко прокласти.
Крок 3: Підключіть дроти
Більшість датчиків мають три клеми: L (фаза), N (нуль), L’ (вихід на навантаження). Ось як їх під’єднати:
- Підключіть фазовий дріт (L, зазвичай коричневий) від мережі до клеми L датчика.
- Нульовий дріт (N, синій) від мережі під’єднайте до клеми N датчика та до нульової клеми прожектора.
- Вихідний фазовий дріт (L’, червоний або чорний) від датчика з’єднайте з фазовою клемою прожектора.
- Заземлення (жовто-зелений дріт), якщо є, під’єднайте до відповідних клем обох пристроїв.
Використовуйте розподільну коробку для захисту з’єднань від вологи. Клемні з’єднувачі спростять процес і підвищать надійність.
Крок 4: Закріпіть пристрої
За допомогою дриля та дюбелів закріпіть датчик і прожектор на обраних місцях. Переконайтеся, що датчик спрямований у потрібну зону, а прожектор освітлює цільову територію.
Крок 5: Налаштуйте датчик
Більшість датчиків мають регулятори:
- SENS (чутливість): Визначає, наскільки активно датчик реагує на рух.
- TIME (час): Встановлює, як довго прожектор залишається увімкненим.
- LUX (освітленість): Регулює рівень світла, за якого датчик активується.
Почніть із середніх значень і протестуйте систему, коригуючи налаштування за потреби.
Крок 6: Перевірте систему
Увімкніть електроживлення та перевірте, чи вмикається прожектор при русі. Якщо щось не працює, вимкніть живлення та перевірте з’єднання.

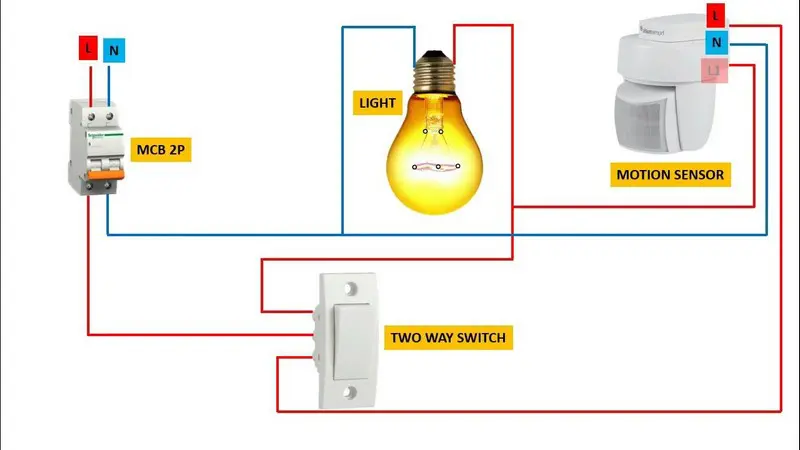

Схеми підключення: варіанти для різних потреб
Залежно від ваших цілей, можна використовувати різні схеми підключення. Ось найпоширеніші:
| Схема | Опис | Коли використовувати |
|---|---|---|
| Пряме підключення | Датчик керує прожектором напряму. | Для простих систем із одним прожектором. |
| З вимикачем | Вимикач дозволяє вмикати прожектор вручну, минаючи датчик. | Якщо потрібна можливість постійного освітлення. |
| Кілька датчиків | Два або більше датчиків керують одним прожектором. | Для великих територій із кількома зонами виявлення. |
Джерело: технічні посібники з електротехніки, сайт eltech.com.ua.
Типові помилки при підключенні датчика руху
Типові помилки, яких варто уникати
Щоб ваш проєкт не перетворився на головоломку, зверніть увагу на ці поширені помилки:
- 🌧️ Неправильне місце встановлення: Датчик, спрямований на дорогу чи сусідський двір, реагуватиме на кожен проїжджаючий автомобіль. Обирайте місце з чіткою зоною дії.
- ⚡ Помилки в підключенні дротів: Переплутані фаза й нуль можуть вивести датчик із ладу. Завжди перевіряйте маркування.
- 🔧 Недостатнє налаштування: Занадто висока чутливість змусить прожектор реагувати на котів чи птахів, а низька – ігнорувати людей.
- 💧 Ігнорування захисту від вологи: Датчик із низьким IP-рейтингом швидко вийде з ладу під дощем. Використовуйте моделі IP65 або вище.
- 🔌 Використання неякісних матеріалів: Дешеві дроти чи клеми призводять до коротких замикань. Інвестуйте в надійні компоненти.
Уникаючи цих помилок, ви заощадите час і нерви, а ваш прожектор працюватиме як годинник.
Поради щодо догляду та обслуговування
Щоб система служила довго, дотримуйтесь простих правил:
- Регулярно очищайте лінзу датчика від пилу та бруду, щоб зберегти чутливість.
- Перевіряйте кріплення та з’єднання раз на рік, особливо після сильних дощів чи морозів.
- Оновлюйте налаштування залежно від сезону: взимку підвищуйте чутливість, влітку регулюйте LUX.
Цікаві факти про датчики руху
Цікаві факти про датчики руху
Датчики руху – це не лише про освітлення. Ось кілька захопливих деталей:
- 🌟 Винахід PIR-датчиків: Пасивні інфрачервоні датчики з’явилися в 1970-х для військових цілей, зокрема для виявлення ворожих сил у темряві.
- 💡 Економія до 80%: За даними журналу Energy Saving Trust, датчики руху можуть зменшити витрати на освітлення до 80% у побуті.
- 🐾 Чутливість до тварин: Деякі датчики мають режим «імунітету до тварин», щоб ігнорувати рух котів чи собак.
- 📡 Мікрохвилі в дії: Мікрохвильові датчики можуть «бачити» через тонкі стіни, що робить їх ідеальними для складних просторів.
Ці факти підкреслюють, наскільки технології датчиків руху змінили наше життя, зробивши його комфортнішим і безпечнішим.
Часті запитання
Ось відповіді на найпоширеніші запитання, які виникають у новачків:
- Чи можна підключити кілька прожекторів до одного датчика? Так, якщо сумарна потужність не перевищує максимальне навантаження датчика (зазвичай вказано в інструкції).
- Чому прожектор вмикається вдень? Перевірте налаштування LUX – можливо, воно встановлене на занадто високий рівень.
- Що робити, якщо датчик не реагує? Перевірте живлення, з’єднання та чистоту лінзи. Якщо не допомагає, можливо, датчик несправний.
Підключення датчика руху до прожектора – це не просто технічне завдання, а можливість зробити ваш дім розумнішим і затишнішим.
З правильним обладнанням, чітким планом і краплею терпіння ви створите систему, яка працюватиме роками. Тож беріть інструменти, вмикайте ентузіазм і нехай ваш двір засяє!
