Підключення розетки є однією з ключових задач під час проведення електричних робіт у будь-якому приміщенні. Правильне встановлення та підключення розеток забезпечує безпечну експлуатацію електричних приладів і комфорт в користуванні електрикою. Знаючи основи електромонтажу, кожен може спробувати самостійно виконати цю роботу, проте важливо дотримуватися всіх правил безпеки та технічних норм.
Наявність достатньої кількості розеток у вашій оселі зможе заощадити час та нерви, адже пересмикувати зарядні пристрої з одного місця на інше буде не потрібно. Відповідна система розподілу електрики також допоможе уникнути перевантажень, що може призвести до короткого замикання та інших серйозних проблем з електричним устаткуванням.
У цій статті ми розглянемо необхідні інструменти, схеми підключення, а також рекомендації для виконання даної роботи самостійно. Знання цих аспектів даватимуть змогу уникнути типових помилок, що часто виникають у новачків.
Насамкінець, перед будь-якими електромонтажними роботами обов’язково відключіть електроживлення, щоб уникнути нещасних випадків. Тож давайте розглянемо, які інструменти і матеріали вам знадобляться для підключення розетки.
Необхідні інструменти та матеріали
Для підключення розетки вам знадобляться деякі основні інструменти, серед яких плоскогубці, викрутки, ножиці по металу або спеціальний стриппер для зняття ізоляції, а також мультиметр для перевірки електричних параметрів. Додатково, пам’ятайте про будівельний рівень, щоб забезпечити вертикальність розетки.
З матеріалів вам знадобляться: сама розетка, вилка, кабелі (провід ПВС або ШВВП, за необхідності — трижильний або двожильний провід), а також монтажна коробка, якщо ви плануєте встановлення нової розетки в стіні. Важливо, щоб всі ці матеріали відповідали сучасним стандартам електробезпеки.
Окрім цього, не забувайте про ізоляційний скотч та, при потребі, пластикові затискачі для кабелів, які допоможуть проводам бути в безпеці й уникнути механічних ушкоджень. Усе це позначиться на надійності та довговічності вашої електричної системи.
Коли ви підготували всі матеріали та інструменти, можна переходити до вибору місця для встановлення розетки, враховуючи при цьому призначення кімнати і надалі плановані електроприлади.
Типи розеток та їх характеристики
Коли ви вирішили, де буде стояти ваша розетка, важливо визначитися з її типом. Існує кілька видів розеток, які відрізняються один від одного характеристиками та призначенням. В Україні найпоширеніші розетки — це стандартні “EU”-типу розетки, але також є й інші, які підійдуть для специфічних умов використання.
Розетки без заземлення
Розетки без заземлення використовуються в основному для підключення електричних приборів, які не потребують заземлення. Вони обладнані тільки фазовими та нульовими контактами. Це класичні розетки, що часто використовуються в побуті для підключення побутової техніки, таких як телевізори, комп’ютери або лампи, які не мають металевих частин.
Однак слід звертати увагу на те, що такі розетки можуть бути небезпечними в умовах підвищеної вологості або при використанні потужних електричних приладів, оскільки в разі короткого замикання немає належного захисту. Тому для кухонь та ванних кімнат, де використовуються потужні прилади, рекомендується використовувати розетки з заземленням.
Такі розетки можуть мати переваги у ціні і простоті встановлення, але їх використання слід обмежувати. Завжди враховуйте потреби вашого електричного обладнання — в іншому випадку ви можете стикнутися з ризиками, особливо в умовах високої вологості.
Якщо ви вибираєте розетку без заземлення, обов’язково дізнайтеся про максимальну споживану потужність, аби уникнути перевантаження приладів під час їх використання.
Розетки з заземленням
Розетки з заземленням відрізняються від звичайних наявністю додаткового контакту для підключення заземлення. Це робить їх набагато безпечнішими для використання, особливо для потужних побутових приладів, таких як електрокавоварки, обігрівачі або зарядні станції для електричних авто.
Заземлення дозволяє відвести надлишкову електрику та зменшує ризик ураження електричним струмом. Такі розетки зазвичай мають три контакти: один для фази, один для нуля і один для заземлення. Заземлення може бути підключене до нуля або може бути огороджене окремим проводом.
Встановлюючи розетки з заземленням, важливо пам’ятати, що заземлення має бути правильно підключене до електричної мережі. В іншому випадку воно може не працювати належним чином. Також важливо переконатися, що заземлення в приміщеннях, де встановлені розетки, відповідає вимогам електробезпеки.
Для підключення розеток з заземленням, особливо в нових будинках, часто рекомендується звертатися до фахівців, що мають досвід у встановленні електричних комунікацій. Це дозволить уникнути помилок та створить безпечну електричну систему в цілому.
Схеми підключення розеток
Правильне підключення розеток залежить від обраної схеми з’єднання. Існує кілька основних типів схем, які можуть бути використані під час виконання електромонтажних робіт. Основні схеми підключення — це паралельне, послідовне та змішане з’єднання.
Паралельне з’єднання
Паралельне з’єднання є найрозповсюдженішим типом при підключенні розеток. При визначеній схемі ви підключаєте одну розетку до іншої, формуючи ланцюг, у якому всі пристрої отримують однакову напругу. Це забезпечує можливість підключення декількох споживачів одночасно без втрати напруги.
На практиці це виглядає так: від джерела електричного струму (наприклад, розподільного щита) прокладається провід, який далі ділиться на декілька відгалужень, що ведуть до решти розеток. Такий підхід дозволяє зекономити на кабелі, оскільки ви можете підключити декілька апаратів до однієї лінії, однак варто бути обережними, щоб не перевантажити мережу.
При використанні паралельного з’єднання важливо правильно розрахувати споживану потужність всіх пристроїв. Всі розетки слід розміщувати так, щоб вони могли витримувати загальний струм, що протікає через систему. Вам можуть знадобитися автоматичні вимикачі, що реагують на перевантаження, аби уникнути можливих аварій.
Паралельне з’єднання дає також змогу вимикати та вмикати окремі розетки без впливу на інші розетки в ланцюзі. Це особливо зручно, якщо вам потрібно зняти або перевірити один з пристроїв без заважання іншими.
Послідовне з’єднання
Послідовне з’єднання зазвичай використовується рідше через його недоліки. У цій схемі електричний струм проходить через кожен пристрій один за одним. Це означає, що якщо один з приладів вийде з ладу, то і решта елементів мережі також перестануть працювати, що може викликати великі незручності.
Для послідовного з’єднання пристрої повинні мати однакову напругу і відповідати певній характеристиці, щоб уникнути проблем із перевантаженням. Також важливо, щоб максимальна споживана потужність усіх пристроїв не перевищувала допустиме навантаження ланцюга.
В даному випадку, кожен пристрій з’єднується один за одним, без нульового проводу, оскільки струм здійснює передачу через ланцюг. Це забезпечує практично одночасне зникнення напруги для всіх пристроїв, поки один з них не вийшов з ладу. Цей метод часто використовується у декоративних гирляндах.
Хоча послідовне з’єднання не є найбільш рекомендованим, важливо знати про цей метод для комплексного розуміння електричних схем. Встановлюючи такі системи, необхідно дотримуватись усіх технічних норм, аби уникнути аварій та небезпечних ситуацій.
Змішане з’єднання
Змішане з’єднання поєднує в собі елементи паралельного та послідовного з’єднання. Це означає, що деякі розетки можуть бути підключені в паралель, тоді як інші — в послідовній схемі. Це дозволяє більш гнучко налаштовувати вашу електричну систему відповідно до вимог побутового використання.
Використання змішаного з’єднання може допомогти в умовах, коли необхідно підключити різні пристрої, які мають різні характеристики енерговитрат. Завдяки такій схемі, ви зможете контролювати навантаження на кожну лінію і підключити більше устаткування.
Змикання обох схем забезпечує оптимальну працездатність і безпеку системи. При встановленні змішаного з’єднання важливо розрахувати оптимальні межі для кожного з типів з’єднання, аби не створити надлишкового навантаження.
Однак, як і у випадку з іншими схемами, важливо уважно планувати розташування та навантаження, щоб уникнути короткого замикання і поломок. Змішане з’єднання — це оптимальне рішення для установок – де потрібно балансувати різні типи електричних пристроїв.
Процес монтажу розетки
Тепер, коли ви розглянули інструменти, типи розеток та схеми їх підключення, ви готові перейти до практичних аспектів монтажу розетки. Бажано дотримуватись покрокового підходу до виконання роботи.
Підготовка до підключення
Перед початком монтажу підготовте місце установки та необхідні інструменти. Визначте правильне місце для розетки, враховуючи наведені раніше рекомендації, та перевірте, чи підходять вам підводи кабелю, що виходять із стіни. Обов’язково знеструміть електричну мережу через автоматичний вимикач або вимикач на щитку.
Після відключення живлення наберіть бажану висоту на стіні, де ви плануєте встановити розетку. Використовуйте будівельний рівень, щоб відзначити горизонтальні і вертикальні лінії, після чого зробіть отвір у стіні відповідно до діаметра монтажної коробки (підрозетника).
Коли ви підготуєте місце для монтажу, перевірте кабелі з джерела електричного струму на наявність напруги. Якщо виявите, що провід під напругою, важливо повторно знеструмити систему, перш ніж почати монтаж. Завершивши підготовку, переходьте до підключення самих проводів.
На цьому етапі важливо зняти ізоляцію з кінців проводів, які ви будете підключати до розетки. Для цього можна використовувати стриппер, однак, якщо його немає, звичайні плоскогубці також підійдуть, проте намагайтеся не пошкодити самі дроти.
Інструкції по підключенню

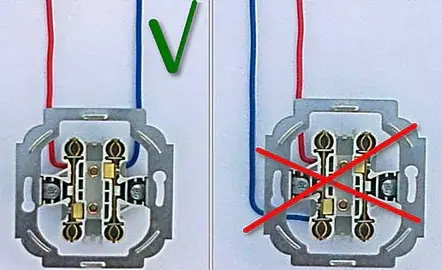

Тепер, коли ви підготували проводи, приступаємо до їх підключення. Розетка має три клеми: «N» для нуля, «L» для фази та один вихід для заземлення. Правильно очистивши кінці проводів, підключіть відповідно до клем. Синій провід підключіть до клеми з літерою N, червоний або коричневий провід — до клеми з літерою L, а жовтий або зелений провід підключіть до знаку заземлення.
Зареєструйте правильне підключення проводів, оскільки в іншому випадку можливі короткі замикання та загоряння. Переконайтеся, що кожен з провідників надійно закріплений, а клеми не мають оголених частин. Після підключення усіх проводів, закрийте кришку розетки, а також закріпіть її у монтажній коробці за допомогою гвинтів або кліпс.
Коли все підключено і закріплено, увімкніть електричну мережу знову та перевірте коректність роботи розетки. Прикладіть обережний індикатор або мультиметр до контактів, щоб впевнитися, що система справна. Якщо напруга відсутня, перевірте підключення та провід.
Після успішного тестування можна провести фінішні роботи, такі як закріплення кришки розетки та прибирання інструментів. Дотримуючись цих рекомендацій, ви зможете успішно підключити розетку в себе вдома.
Запобіжні заходи під час роботи з електрикою
Під час виконання електромонтажних робіт необхідно дотримуватися певних запобіжних заходів, щоб убезпечити себе від ураження електричним струмом та інших небезпечних ситуацій. Ось кілька основних правил, які варто врахувати.
По-перше, перед початком робіт завжди вимикайте живлення на електрощиті, щоб уникнути ризику ураження електричним струмом. Використовуйте інструменти, що мають ізольовані ручки, а також носіть спеціальне взуття з ізолюючою підошвою.
По-третє, не працюйте з електричними системами у вологому середовищі. Також уникайте прямого контакту з проводами без належної ізоляції. Якщо вам потрібно працювати на висоті, використовуйте драбину або будівельні підйомники, а не нестійкі конструкції.
Додатково, якщо ви не впевнені у своїх знаннях чи вміннях підключати електрику, нехай це робить кваліфікований електрик. Це особливо важливо, якщо ви працюєте з потужними приладами або у старих системах, які можуть бути ненадійними.
Перевірка та тестування роботи розетки
Коли ви завершите монтаж розетки, обов’язково перевірте її працездатність і правильність підключення. Для цього можна використовувати спеціальний тестер напруги або мультиметр, аби впевнитися, що все підключено правильно. Проведіть тестування всіх контактів, щоб упевнитися у відсутності короткого замикання.
Рекомендується також переглянути роботу підключених електроприладів, щоб визначити, чи отримують вони адекватну напругу. Важливо перевірити, чи немає перегріву, запаху горілого або інших ненормальних ознак, які можуть свідчити про проблеми.
Якщо під час тестування виникають неполадки, терміново проведіть діагностику та усуньте всі недоліки. Якщо ситуація не підлягає виправленню, старайтесь звернутися до фахівців з електрики для допомоги.
Тільки протестувавши нову розетку, ви зможете бути впевнені в її безпечності та надійності. Це дозволить вам користуватися електрикою з упевненістю та без ризику для життя та здоров’я.
