Сучасні технології потребують постійного енергозабезпечення, однак не завжди є можливість використовувати стандартні зарядні пристрої. Переробка комп’ютерного блоку живлення (БП) на зарядний пристрій для автомобільних акумуляторів є практичним і економічно вигідним рішенням. Це дозволяє не лише зекономити кошти на купівлю нового зарядного пристрою, але й надійно використовувати уже наявні компоненти. У цій статті ми розглянемо кроки, які допоможуть вам створити з блоку живлення комп’ютера адаптивний зарядний пристрій. Це стане в нагоді як автолюбителям, так і любителям електроніки.
Процес переробки блоку живлення на зарядний пристрій досить простий і може виконати навіть початківець. Оскільки більшість комп’ютерних блоків живлення мають достатню потужність, з їхньою допомогою можна реалізувати зарядку різних пристроїв. Окрім заряджання автомобільних акумуляторів, ви також зможете заряджати смартфони, планшети, ноутбуки та інші гаджети. У даній статті ми детально розглянемо всі етапи виготовлення такого зарядного пристрою, починаючи з вибору матеріалів і закінчуючи безпекою під час роботи з електрикою.
Завершивши описані етапи, ви отримаєте зарядний пристрій, що дозволить вам регулювати вихідну напругу відповідно до ваших потреб. Основна мета полягає в тому, щоб створити пристрій, який буде зручним у використанні та функціональним. Це означає, що ви зможете заряджати акумулятори автомобіля, не побоюючись за їх перегрів чи інші потенційні проблеми. Тож, приступимо до виготовлення!
У нашому викладі ми надамо вам детальні інструкції по кожному етапу, а також поради й рекомендації, щоб процес виготовлення був максимально зрозумілим та безпечним. Зроблені вами зміни можуть стати не лише корисними, але й цікавими, адже творчість в електроніці завжди варта уваги.
Необхідні матеріали та інструменти
Для початку, вам потрібно підготувати всі необхідні матеріали для виготовлення зарядного пристрою. Вам знадобиться старий блок живлення комп’ютера, переважно з потужністю від 400 Вт. Обирайте БП, який у вас є під рукою, оскільки можна легко знайти ненадійні або застарілі блоки живлення, які ідеально підійдуть для цього проекту. Також будуть необхідні автомобільний прикурювач, кілька електричних дротів, а також змінний резистор на 100 кОм для регулювання напруги.
Крім того, при роботі вам знадобляться інструменти, такі як викрутки, паяльник, термоусадочні трубки або ізоляційна стрічка, а також дрель, якщо потрібно буде просвердлити отвори в корпусі БП. З міркувань безпеки підготуйте також захисні окуляри та рукавички. Пам’ятайте, що будь-яка робота з електрикою потребує обережності та відповідного захисту.
Список необхідних матеріалів включає:
- Старий блок живлення комп’ютера (БЖ) потужністю від 400 Вт
- Автомобільний прикурювач
- Електричні дроти (червоний, чорний, помаранчевий)
- Змінний резистор (100 кОм)
Усе це потрібно для того, щоб виготовлення зарядного пристрою пройшло гладко. Переконайтеся, що всі компоненти у вас під рукою перед початком робіт.
Процес виготовлення зарядного пристрою
Розбирання блоку живлення

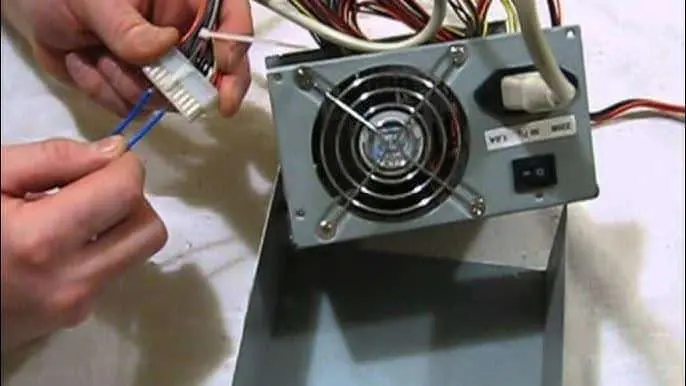

Перше, що потрібно зробити — це акуратно розібрати блок живлення. Відключіть БП від електромережі, аби уникнути необережного замикання або ураження електричним струмом. Далі відкрутіть гвинти, які утримують кришку блоку живлення, та зніміть її. Після цього огляньте плату на наявність пошкоджень або забруднень.
Зверніть увагу на компоненти, розташовані всередині БЖ. Ви будете мати справу з високою напругою, яка може залишитися на конденсаторах навіть після відключення блоку від живлення. Тому, перед початком роботи, використовуйте резистор для розряджання конденсаторів, якщо це необхідно. Зазначте, які дроти й компоненти проводять до потрібних виходів, щоб не заплутатися під час збірки зарядного пристрою.
Намагайтеся обережно поводитися з платою, оскільки висока вірогідність того, що деякі елементи можуть бути чутливими до зусиль при натисканні. Якщо у вас є лампочка або простий мультиметр, перевірте, чи ви зуміли успішно розрядити конденсатори. Завжди дотримуйтесь обережності.
Після того, як плата буде очищено, можна переходити до наступного етапу — видалення непотрібних дротів, які не знадобляться в подальшій роботі.
Видалення непотрібних дротів
Тепер, коли ви розібрали блок живлення, настає час видалити зайві дроти. Це дозволить спростити підключення та зменшити ризики короткого замикання. Зазвичай, сірі та фіолетові дроти не несуть корисної інформації для заряджаючого пристрою, тому їх можна сміливо видалити. Важливо залишити лише основні дроти: червоні (для +5V), жовті (для +12V), чорні (для GND) та помаранчеві (для +3.3V).
Пам’ятайте, що чорний дріт є загальним з’єднанням (масою), тому його теж важливо не знімати. Рекомендується використовувати паяльник для обробки кінців дротів і для уникнення шорсткостей, які можуть призвести до короткого замикання. Також оброблені кінці можна закріпити ізоляційною стрічкою або термоусадочними трубками, аби вони не контактували з іншими проводами.
Коли ви закінчили з очищенням проводів, можна переходити до наступного етапу — проектування схеми зарядного пристрою. Тут ми будемо розглядати, як правильно підключити компоненти, щоб все працювало коректно.
Цей етап є важливим, оскільки від правильності підключення залежатиме, наскільки ефективно і безпечно ваш новий зарядний пристрій буде виконувати свою функцію.
Схема зарядного пристрою
Тепер, коли ви підготували всі необхідні компоненти, слід перейти до схеми зарядного пристрою. Зазвичай, для виготовлення адаптивного зарядного пристрою використовують схему на базі мікросхеми TL494 або КА7500. Ці мікросхеми широко поширені та відомі своєю надійністю. Вони дозволяють регулювати вихідну напругу від 4 до 16 вольт відповідно до ваших потреб.
Схема може виглядати по-різному, але основні елементи залишаються незмінними. Зміна низької напруги на вхідну в мікросхему вимагає точної налаштування, тому важливо переконатися, що резистор на 100 кОм підключено правильно. Він відіграє роль в регулюванні виходу, дозволяючи вам змінювати напругу, в залежності від того, яке обладнання ви заряджаєте.
Важливо також врахувати план розташування всіх дротів та компонентів на платі. Перед тим, як проводити підключення, зробіть легку схему на листку паперу, щоб спростити собі роботу та уникнути помилок. Будьте уважні в рекомендаціях щодо полярності підключення, оскільки це може призвести до ушкоджень якихось елементів.
Завершивши розробку схеми, переконайтеся, що у вас є всі необхідні елементи, які ви будете використовувати в роботі. В подальшому також знадобляться пластина або інший механізм для закріплення елементів на корпусі блоку живлення.
Установка автомобільного прикурювача
Після того, як ви спроектували схему, час пройти до фізичної установки елементів. Найперший елемент, який потрібно встановити, це автомобільний прикурювач. Просвердліть отвір у корпусі блоку живлення, достатній для встановлення прикурювача, і переконайтеся, що він закріплений надійно. Прикурювач дозволить вам заряджати як автомобільні, так і інші електронні пристрої простим способом.
Наступним кроком буде підключення виходу прикурювача до виходу схеми зарядного пристрою. Це зазвичай здійснюється за допомогою проведеного вами раніше очищення проводів. Переконайтеся, що ви підключаєте позитивний провод до плюс-виходу прикурювача, а негативний до мінус-виходу. Це є критично важливим для безпечної роботи зарядного пристрою.
Щоб уникнути проблем з контактом, рекомендується замінити штатні контакти прикурювача на кращі, якщо це необхідно. Пам’ятайте, що якісне з’єднання забезпечить стабільну роботу й запуск пристрою. Після того, як ви встановили прикурювач, закріпіть конструкцію, щоб уникнути її зісковзування при пересуванні.
Важливо зазначити, що підключення прикурювача та інші елементи зарядного пристрою повинні бути максимально надійними, інакше це може призвести до несправностей і навіть до небезпеки під час експлуатації. Будьте уважні й ретельно перевірте всі підключення перед остаточним складанням.
Додаткові функції та корисні поради
Використання світлодіодної стрічки
Для покращення пристрою хочеться додати йому додаткові функції. Однією з таких корисних можливостей стане використання світлодіодної стрічки. Встановлення світлодіодів навколо прикурювача дозволить вам легше знаходити зарядний пристрій у темряві. Це може бути особливо корисно, якщо ви плануєте використовувати пристрій у автомобілі або в умовах недостатньої освітленості.
Для підключення світлодіодної стрічки вам знадобляться додаткові мікросхеми та дроти. При цьому, можна підключити світлодіоди до виходу зарядного пристрою, так що вони активуватимуться під час зарядки. Це дозволить краще контролювати, чи справно функціонує пристрій.
Додатково, варто подбати і про кріплення світлодіодів, адже вони також можуть бути поранено за умов негативного впливу вологи. Можна купити спеціальні герметичні термоусадкові трубки або використовувати ізоляцію для захисту освітлювальних елементів. Важливо забезпечити, щоб світлодіоди не стикалися з металевими частинами блоку живлення, адже це може призвести до короткого замикання.
Включення світлодіодної стрічки на початку чи наприкінці проекту лише поліпшить загальну естетику, а також безпеку вашого зарядного пристрою, роблячи його більш зручним у використанні.
Безпека при роботі з електричними пристроями
Безпека повинна бути на першому місці, коли йдеться про роботу з електричними компонентами. Перед початком роботи перевірте, чи всі інструменти функціонують належним чином і чи підготовлені ваші захисні аксесуари. Використовуйте захисні окуляри, щоб уникнути пошкодження очей при роботі з дрітами та паяльником. Не забудьте про рукавички, особливо, якщо ви працюєте з металевими елементами.
Не забувайте дотримуватись правил безпеки при підключенні до електричної мережі. Переконайтеся, що блоку живлення ви відключили від джерела живлення, перш ніж почати працювати над ним. Під час усіх маніпуляцій з проводами тримайте їх подалі від води й вологи, щоб уникнути коротких замикань. Також уникайте роботи з живленням без попереднього тестування конструкції.
Після закінчення роботи тестуйте готовий пристрій на відсутність коротких замикань або інших несправностей. Використовуйте мультиметр для перевірки напруги на виході. Якщо ви сумніваєтеся в будь-яких етапах виготовлення, зверніться до досвідченішого колеги чи друга, щоб забезпечити, що ваша конструкція буде безпечною та ефективною.
Дотримання всіх цих правил є критично важливим для забезпечення вашої безпеки і тривалої роботи отриманого зарядного пристрою. Безпека — це запорука успіху в будь-якому проекті, що пов’язаний з електрикою та електронікою.
Висновки
Виготовлення зарядного пристрою з блоку живлення комп’ютера — це чудовий спосіб дати нове життя старим електронним компонентам. Завдяки технічним знанням та творчому підходу ви можете створити пристрій, здатний не тільки надати енергію вашим гаджетам, але й бути надзвичайно корисним у різних ситуаціях. Процес, викладений у статті, може бути цікавим та корисним як для новачків, так і для тих, хто вже має певний досвід у електроніці.
Не забудьте дотримуватись усіх рекомендацій щодо безпеки, спростити свій процес завдяки попередньо розробленій схемі, а також вдосконалити пристрій додатковими функціями, що підвищать його ефективність. Важливо не боятися експериментувати та виявляти творчість у цій сфері. Ваша уява — це найдорожчий актив при створенні зарядного пристрою.
Зарядний пристрій може стати не тільки корисним інструментом у вашому арсеналі, а й веселим хобі, яке принесе задоволення та нові знання. Тож не зволікайте! Досліджуйте, творіть і втілюйте в життя свої інженерні ідеї.
Ваш новий зарядний пристрій може стати не лише чудовим помічником, але і запорукою вашої готовності до усунення несправностей, пов’язаних з енергетичними збоями. Успіхів вам у ваших електронних вправах!
