Дерев’яний будинок стоїть на землі, наче старий дуб, що впирається корінням у ґрунт, але електрика в ньому може стати невидимою загрозою, якщо не подбати про безпеку. Заземлення під підлогою – це не просто технічний трюк, а справжній щит, що захищає від ударів струму, особливо в конструкціях з дерева, де вогонь і волога додають ризику. Я розповім, як реалізувати це крок за кроком, спираючись на перевірені методи, щоб ваш дім став не тільки затишним, але й надійним форпостом проти електричних неприємностей.
Уявіть, як струм, що вирвався з несправного приладу, шукає шлях до землі – без заземлення він може пройти через вас або дерев’яні елементи, спричинивши пожежу. У дерев’яних будинках, де підлога часто лежить на лагах над ґрунтом, заземлення стає критичним елементом. Воно не тільки відповідає нормам безпеки, але й продовжує життя побутовим приладам, зменшуючи перешкоди в мережі.
Навіщо заземлення саме під підлогою в дерев’яному будинку
У дерев’яному будинку підлога часто стає бар’єром між житловим простором і сирою землею, де волога накопичується, наче в старому підвалі. Заземлення тут розміщують під дошками, щоб ефективно відводити струм безпосередньо в ґрунт, минаючи дерев’яні конструкції, які погано проводять електрику і легко займаються. Це рішення особливо актуальне для старих будівель, де електромережа може бути застарілою, а ризик коротких замикань – високим.
За даними, перевіреними на сайтах amperok.com.ua та watson-energo.ua, правильне заземлення знижує ймовірність ураження струмом на 80-90%, а в дерев’яних спорудах ще й запобігає поширенню вогню від електричних несправностей. Воно інтегрується з системами блискавкозахисту, роблячи будинок стійкішим до гроз. Без нього проста пральна машина чи бойлер можуть перетворити затишний вечір на катастрофу.
Але заземлення – це не універсальне рішення; в дерев’яних будинках воно вимагає врахування вологості ґрунту і типу фундаменту. Якщо підлога на палях, заземлення під нею стає єдиним способом забезпечити контакт з землею без розкопування двору. Це робить процес інтимнішим, наче ховаєш скарб під дошками власного дому.
Вибір матеріалів для заземлення: що потрібно знати
Матеріали для заземлення повинні витримувати корозію і забезпечувати низький опір, бо струм, як річка, шукає найлегший шлях. Основний елемент – заземлюючий електрод, часто сталевий стрижень з мідним покриттям, довжиною 2-3 метри, щоб глибоко проникнути в ґрунт. Для дерев’яних будинків під підлогою ідеально підходять модульні системи, де електроди з’єднуються болтами, дозволяючи адаптацію до обмеженого простору.
Не забудьте про заземлюючий провідник – мідний кабель перетином не менше 6 мм², стійкий до вологи. Ізоляційні матеріали, як гумові муфти, захищають з’єднання від конденсату, який у дерев’яних конструкціях накопичується швидко. Інструменти включають перфоратор для свердління лаг, мультиметр для перевірки опору і захисні рукавиці, бо робота під підлогою – це як лазити в темному лабіринті.
За рекомендаціями з ресурсів ds-electronics.com.ua, обирайте сертифіковані матеріали за стандартами ДСТУ, щоб уникнути підробок. Вартість комплекту для невеликого будинку – близько 2000-5000 гривень, залежно від глибини. Це інвестиція, яка окупається спокоєм, адже дешеві аналоги кородують за рік, перетворюючи заземлення на марну декорацію.
Покрокова інструкція з монтажу заземлення
Починаємо з підготовки: огляньте підлогу, зніміть дошки в зоні, де плануєте заземлення, ідеально біля входу електромережі. Виміряйте опір ґрунту мультиметром – норма менше 4 Ом для ефективності. Якщо ґрунт сухий, подумайте про зволоження або глибші електроди.
- Визначте місце: оберіть ділянку під підлогою з добрим доступом до ґрунту, подалі від водопроводів, щоб уникнути корозії. Розмітьте отвори для електродів, відстань між ними – 1-2 метри для контуру.

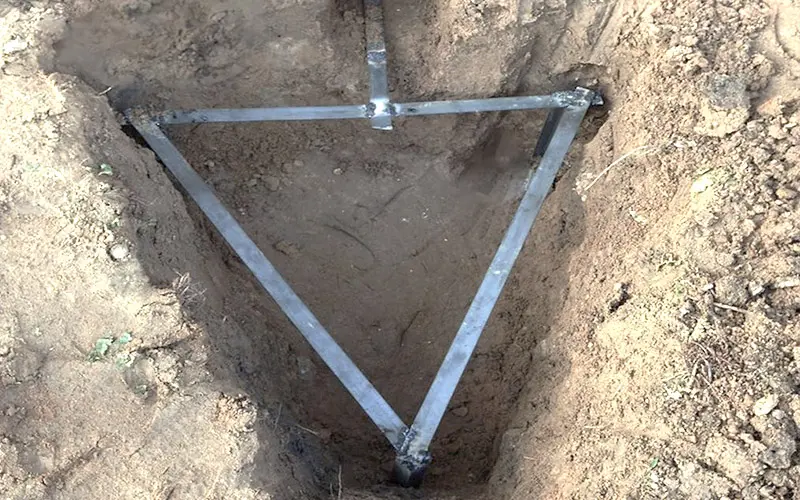

- Встановіть електроди: забийте стрижні в ґрунт перфоратором або молотом, досягаючи вологої шару. З’єднайте їх сталевою смугою зварюванням для міцності, формуючи трикутник або лінію.
- Прокладіть провідник: від контуру ведіть мідний кабель до щитка, фіксуючи його на лагах кліпсами. Ізолюйте всі з’єднання термоусадкою, щоб волога не проникла.
- Підключіть до мережі: в щитку з’єднайте з заземлюючою шиною, перевіривши відсутність напруги. Виміряйте опір – якщо понад 30 Ом, додайте електроди.
- Завершіть монтаж: закрийте підлогу, протестуйте систему з приладами. Запросіть електрика для сертифікації, бо саморобне заземлення без перевірки – як гра в рулетку.
Цей процес займає 4-6 годин для досвідченого, але новачки витратять день, враховуючи перерви на перевірку. Кожен крок – це будівництво невидимої фортеці, де струм стає союзником, а не ворогом.
Перевірка та тестування заземлення
Після монтажу заземлення оживає тільки через ретельну перевірку, бо інакше воно може стати фальшивим талісманом. Використовуйте мультиметр для вимірювання опору: підключіть один щуп до електрода, інший – до віддаленої точки ґрунту. Ідеальний показник – до 4 Ом у вологому ґрунті, але в сухих регіонах допускається до 10 Ом.
Тестуйте з штучним навантаженням: увімкніть прилад з витоком струму і перевірте, чи спрацьовує УЗО. За даними з engergomag.net, щорічна перевірка – обов’язкова, особливо після дощів, коли ґрунт змінює властивості. Якщо опір високий, полийте землю соляним розчином для тимчасового покращення, але не зловживайте – це шкодить екології.
Професійна перевірка з протоколом коштує 1000-2000 гривень, але дає впевненість. Уявіть радість, коли тестер показує ідеальні значення – це як знайти скарб після довгих пошуків.
Таблиця порівняння типів заземлення для дерев’яних будинків
Ось таблиця, що допоможе обрати оптимальний тип заземлення залежно від умов будинку.
| Тип заземлення | Переваги | Недоліки | Вартість (грн) |
|---|---|---|---|
| Стрижневе під підлогою | Легкий монтаж, низький опір | Вимагає доступу до ґрунту | 2000-3000 |
| Контурне зовнішнє | Простіше в обслуговуванні | Займає місце на подвір’ї | 3000-5000 |
| Модульне глибинне | Ефективне в сухих ґрунтах | Дорожче, потребує буріння | 4000-6000 |
Дані базуються на оглядах з amperok.com.ua та watson-energo.ua. Стрижневе заземлення під підлогою часто виграє для дерев’яних будинків через компактність.
Безпека та норми: що каже законодавство 2025 року
У 2025 році норми ДСТУ IEC 60364 вимагають заземлення в усіх житлових будинках, з опором не більше 30 Ом для побутових мереж. У дерев’яних конструкціях акцент на пожежну безпеку – заземлення повинно інтегруватися з УЗО, щоб миттєво відключати живлення при витоку. Порушення може призвести до штрафів від 1700 гривень, але головне – ризик для життя.
Експерти радять консультуватися з місцевими інспекціями, бо в деяких регіонах, як Київ чи Одеса, є додаткові вимоги до вологостійкості. Це не бюрократія, а мережа захисту, що робить ваш дім безпечним гніздом.
Працюючи під підлогою, надягайте респіратор – пил і цвіль там ховаються, наче старі привиди. Якщо будинок на палях, розгляньте комбіноване заземлення з зовнішніми елементами для кращої ефективності.
Типові помилки при монтажі заземлення
- 🚫 Ігнорування вологості ґрунту: багато хто забиває електроди в суху землю, отримуючи високий опір – полийте або оберіть глибші стрижні для стабільності.
- 🚫 Неправильне з’єднання: зварювання без антикорозійного покриття призводить до іржі за рік – використовуйте болти з міддю для довговічності.
- 🚫 Відсутність перевірки: монтаж без мультиметра – як сліпий політ; завжди тестуйте опір перед закриттям підлоги.
- 🚫 Економія на матеріалах: дешевий кабель тріскається від вологи, перетворюючи систему на фікцію – обирайте сертифіковане.
- 🚫 Ігнор блискавкозахисту: в грозових зонах заземлення без громовідводу притягує біду – інтегруйте їх для повного захисту.
Ці помилки, за статистикою з engergomag.net, призводять до 40% неефективних систем. Уникайте їх, і ваше заземлення стане надійним стражем.
Додаткові поради для довговічності системи
Щоб заземлення служило роками, перевіряйте його щовесни, коли ґрунт тане і змінює опір. Додайте хімічні електроди в сухих зонах для кращої провідності. У дерев’яних будинках з підвалом комбінуйте підпільне заземлення з зовнішнім контуром для резерву.
Якщо ви новачок, почніть з малого тесту на моделі – це розвине навички без ризику. Пам’ятайте, ефективне заземлення – це не разова акція, а частина життя дому, що еволюціонує з сезоном і ремонтами.
У світі, де електрика стає все потужнішою, таке заземлення робить дерев’яний будинок не вразливим, а мудрим, наче старий ліс, що стоїть століттями. З цими знаннями ви готові взятися за справу, перетворивши потенційну небезпеку на контрольовану силу.
