Двигун автомобіля – це серце машини, що б’ється в ритмі дороги. Він перетворює енергію палива на рух, змушуючи колеса обертатися, а мандрівки ставати реальністю. Але з чого складається цей складний механізм? У цій статті ми розберемо кожен компонент двигуна внутрішнього згоряння, пояснимо його функції та розкриємо тонкощі роботи. Від циліндрів до свічок запалювання – поїхали!

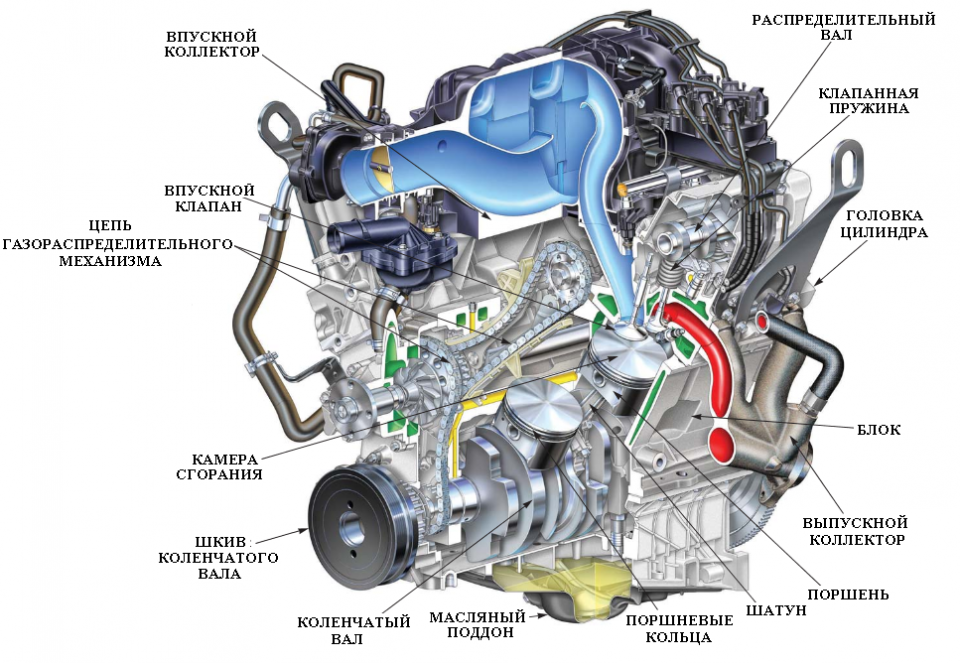

Основні компоненти двигуна: як працює “серце” машини
Двигун внутрішнього згоряння (ДВЗ) – це інженерний шедевр, де кожен елемент має свою роль. Він працює за принципом спалювання паливно-повітряної суміші, яка створює тиск, що приводить у рух поршні. Ці рухи передаються на колінчастий вал, а потім – на колеса. Щоб зрозуміти, як це відбувається, розглянемо ключові частини двигуна.
Блок циліндрів: міцна основа двигуна
Блок циліндрів – це фундамент двигуна, масивна металева конструкція, яка утримує всі основні компоненти. Зазвичай його виготовляють із чавуну або алюмінію, щоб забезпечити міцність і легкість. Усередині блоку розташовані циліндри – порожнини, де відбувається згоряння палива.
- Функція: Утримує циліндри, поршні та канали для охолодження й мастила.
- Особливості: Кількість циліндрів варіюється (4, 6, 8 або навіть 12 у спортивних авто). Більше циліндрів – вища потужність, але й більше споживання палива.
- Матеріали: Алюмінієві блоки легші, але чавунні – міцніші й дешевші.
Блок циліндрів також містить канали для циркуляції охолоджувальної рідини та моторної оливи, що запобігають перегріву та зносу.
Поршні та поршневі кільця: рушії сили
Поршень – це металевий циліндр, який рухається вгору-вниз усередині циліндра. Він передає енергію від згоряння палива до колінчастого вала. Поршневі кільця ущільнюють простір між поршнем і стінками циліндра, запобігаючи витоку газів.
- Робота поршнів: Під час циклу згоряння поршень рухається чотири рази (впуск, стиск, робочий хід, випуск).
- Поршневі кільця: Компресійні кільця забезпечують герметичність, а маслознімні – видаляють надлишки оливи зі стінок циліндра.
Поршні виготовляють із алюмінієвих сплавів, адже вони легкі та витримують високі температури. Від їхньої якості залежить ефективність двигуна та витрата палива.
Колінчастий вал: перетворювач енергії
Колінчастий вал перетворює лінійний рух поршнів на обертальний, який передається на трансмісію. Він розташований у нижній частині блоку циліндрів і з’єднаний із поршнями через шатуни.
- Конструкція: Складається з шийок (опорних точок) і щік, які забезпечують обертання.
- Маховик: З’єднаний із колінвалом, він згладжує нерівномірність обертання.
Колінвал – один із найміцніших елементів двигуна, адже він витримує величезні навантаження. Його балансування критично важливе для зменшення вібрацій.
Шатуни: сполучна ланка
Шатуни з’єднують поршні з колінчастим валом. Вони передають силу від поршня до вала, забезпечуючи плавний рух. Виготовляються з високоміцної сталі, щоб витримувати тиск і температуру.
Цікаво, що шатуни працюють у режимі постійного стресу, але сучасні технології роблять їх майже невразливими. Проте дефект шатуна може призвести до серйозної поломки двигуна.
Система газорозподілу: дихання двигуна
Система газорозподілу (ГРМ) відповідає за впуск паливно-повітряної суміші та випуск відпрацьованих газів. Це “легені” двигуна, які синхронізують його роботу.
Клапани та розподільний вал
Клапани відкривають і закривають доступ до циліндрів для впуску суміші та випуску газів. Розподільний вал (або вали) керує їхнім рухом за допомогою кулачків.
- Впускні клапани: Впускають паливно-повітряну суміш.
- Випускні клапани: Виводять відпрацьовані гази.
- Розподільний вал: Обертається синхронно з колінвалом через ремінь або ланцюг ГРМ.
Сучасні двигуни часто мають по два розподільні вали на кожен ряд циліндрів (DOHC), що підвищує ефективність.
Ремінь або ланцюг ГРМ
Ремінь чи ланцюг ГРМ синхронізує роботу колінчастого та розподільного валів. Ланцюги довговічніші, але ремені дешевші й тихіші. Обрив ременя ГРМ може призвести до зіткнення клапанів із поршнями, що “вбиває” двигун.
Паливна система: живлення двигуна
Паливна система забезпечує подачу пального до циліндрів. Вона включає бак, насос, фільтри, форсунки та, у старих моделях, карбюратор.
Форсунки та інжектори
У сучасних двигунах форсунки впорскують паливо безпосередньо в циліндри (прямий впорск) або в колектор (розподілений впорск). Вони працюють під високим тиском, забезпечуючи точне дозування.
- Прямий впорск: Економить паливо, але складніший у ремонті.
- Розподілений впорск: Простіший, але менш ефективний.
Форсунки потребують регулярного очищення, адже забруднення знижують продуктивність двигуна.
Паливний насос і фільтри
Паливний насос подає пальне з бака до форсунок, а фільтри очищають його від домішок. Несправність насоса може призвести до “голодування” двигуна.
Система запалювання: іскра, що розпалює рух
Система запалювання створює іскру, яка підпалює паливно-повітряну суміш у циліндрах. Основні елементи – свічки запалювання, котушки та електронний блок керування.
Свічки запалювання
Свічки створюють іскру в потрібний момент. Їхній стан впливає на стабільність роботи двигуна. Іридієві свічки довговічніші, але дорожчі за нікелеві.
Котушки запалювання
Котушки перетворюють низьковольтний струм від акумулятора на високовольтний для свічок. У сучасних двигунах кожна свічка має власну котушку.
Система охолодження: боротьба з жаром
Двигун нагрівається до сотень градусів, тому система охолодження запобігає його перегріву. Вона включає радіатор, вентилятор, водяний насос і термостат.
- Радіатор: Охолоджує рідину за допомогою повітряного потоку.
- Водяний насос: Забезпечує циркуляцію охолоджувальної рідини.
- Термостат: Регулює температуру, відкриваючи або закриваючи потік рідини.
Несправність системи охолодження може призвести до катастрофічного перегріву, тому перевірка рівня антифризу – обов’язкова.
Система змащення: захист від зносу
Система змащення зменшує тертя між рухомими частинами двигуна. Вона складається з масляного насоса, фільтра, піддона картера та каналів для оливи.
Моторна олива не лише змащує, а й охолоджує та очищає двигун від продуктів згоряння. Регулярна заміна оливи – запорука довговічності двигуна.
Цікаві факти про двигуни машин
Двигуни – це не лише техніка, а й джерело захопливих історій та інженерних чудес. Ось кілька цікавих фактів, які здивують навіть досвідчених автолюбителів.
- 🚗 Найменший двигун у світі: Компанія Toyota створила двигун об’ємом 0,66 літра для компактного авто Daihatsu. Він настільки маленький, що вміщається в багажнику мотоцикла!
- ⚡ Електричний прадід: Перші електричні двигуни для авто з’явилися ще в 1830-х роках, задовго до бензинових ДВЗ.
- 🔥 Температура згоряння: Усередині циліндра температура може сягати 2000 °C, але система охолодження тримає двигун у межах 90–100 °C.
- 🏁 Формула-1: Двигуни болідів Формули-1 видають до 1000 к.с., але важать лише 150 кг завдяки титановим і карбоновим компонентам.
Ці факти показують, наскільки багатогранною є історія та технологія автомобільних двигунів. Вони продовжують еволюціонувати, стаючи ефективнішими та екологічнішими.
Порівняння компонентів двигуна: бензиновий vs дизельний
Бензинові та дизельні двигуни мають схожі компоненти, але їхня конструкція відрізняється. Ось порівняльна таблиця основних елементів.
| Компонент | Бензиновий двигун | Дизельний двигун |
|---|---|---|
| Система запалювання | Свічки запалювання | Свічки розжарення (для холодного пуску) |
| Паливна система | Прямий або розподілений впорск | Високотискові форсунки (Common Rail) |
| Ступінь стиснення | 8:1 – 12:1 | 14:1 – 22:1 |
| Вага блоку циліндрів | Легший (часто алюміній) | Важчий (чавун для міцності) |
Дані: automotiveengineering.com, dieseltechmagazine.com
Ця таблиця показує, що дизельні двигуни міцніші, але складніші в конструкції, тоді як бензинові – легші та простіші в обслуговуванні.
Додаткові системи та їхня роль
Окрім основних компонентів, двигун має допоміжні системи, які забезпечують його ефективність і довговічність.
Випускна система
Випускна система виводить відпрацьовані гази через випускний колектор, каталітичний нейтралізатор і глушник. Каталізатор зменшує шкідливі викиди, а глушник знижує шум.
Турбонаддув
Турбонаддув збільшує потужність двигуна, нагнітаючи більше повітря в циліндри. Турбіна працює за рахунок енергії вихлопних газів, що робить її ефективною, але складною в ремонті.
Електронний блок керування (ЕБУ)
ЕБУ – це “мозок” двигуна. Він контролює роботу всіх систем, аналізуючи дані з датчиків (температури, тиску, положення дросельної заслінки). Сучасні ЕБУ оптимізують витрату палива та зменшують викиди.
Двигун автомобіля – це складна симфонія металу, де кожен компонент грає свою партію. Від міцного блоку циліндрів до чутливих датчиків ЕБУ, усі деталі працюють разом, щоб ви могли насолоджуватися дорогою. Знання їхньої роботи допоможе не лише краще зрозуміти машину, а й доглядати за нею, продовжуючи її життя.
