Закон Ома – це як компас у світі електрики, що допомагає розібратися, як струм, напруга і опір взаємодіють у замкненому колі. Цей фундаментальний принцип лежить в основі роботи будь-якого електричного пристрою – від простої лампочки до складних комп’ютерних систем. У цій статті ми зануримося в закон Ома для повного кола, розберемо його формулу, розглянемо приклади та розкриємо нюанси, які зроблять тему зрозумілою і для новачків, і для досвідчених ентузіастів електротехніки.
Що таке закон Ома і чому він важливий?
Закон Ома, названий на честь німецького фізика Георга Ома, описує зв’язок між трьома ключовими величинами в електричному колі: струмом, напругою і опором. Для повного кола – тобто замкненого контуру, де є джерело живлення (наприклад, батарея) і навантаження (наприклад, резистор) – закон Ома набуває особливої форми. Він допомагає інженерам, електрикам і навіть школярам розраховувати, як поводитиметься електричний струм у системі.
Уявіть електричне коло як річку: напруга – це сила течії, струм – об’єм води, що тече, а опір – камені, які сповільнюють потік. Закон Ома дозволяє нам передбачити, як ці елементи взаємодіють, щоб річка текла гармонійно. Без цього знання проектування електричних систем було б хаотичним і небезпечним.

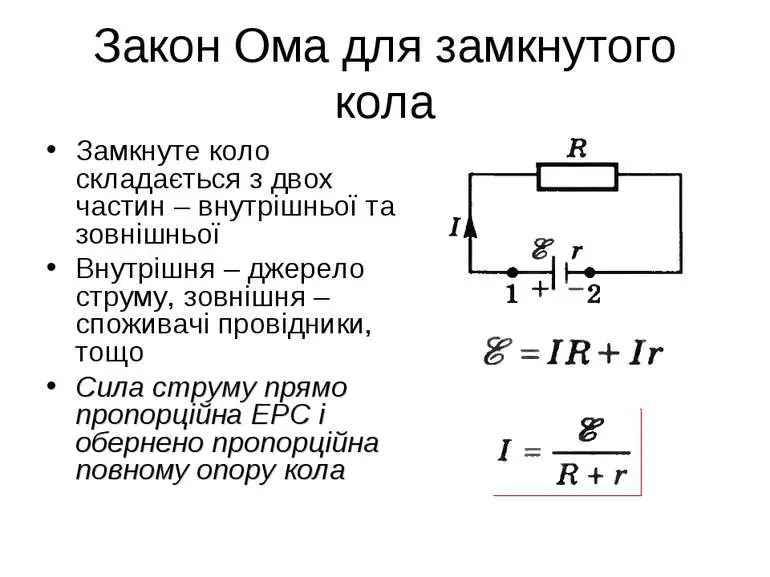

Формула закону Ома для повного кола
Для повного кола закон Ома враховує не лише зовнішній опір навантаження, а й внутрішній опір джерела живлення. Формула виглядає так:
I = U / (R + r)
Де:
- I – сила струму в колі (вимірюється в амперах, А).
- U – електрорушійна сила (ЕРС) джерела живлення (в вольтах, В).
- R – зовнішній опір кола (в омах, Ом).
- r – внутрішній опір джерела живлення (в омах, Ом).
Ця формула показує, що сила струму залежить від ЕРС джерела та сумарного опору – зовнішнього і внутрішнього. Якщо ви коли-небудь помічали, що батарея нагрівається під час роботи, це через внутрішній опір (r), який ускладнює життя електричному струму.
Як працює формула на практиці?
Щоб зрозуміти формулу, уявімо, що у вас є батарея з ЕРС 12 В і внутрішнім опором 0,5 Ом, підключена до резистора з опором 4,5 Ом. Підставимо значення у формулу:
I = 12 / (4,5 + 0,5) = 12 / 5 = 2,4 А
Отже, сила струму в колі становить 2,4 ампера. Але що, якщо ми змінимо опір? Якщо зовнішній опір зросте до 9,5 Ом, то:
I = 12 / (9,5 + 0,5) = 12 / 10 = 1,2 А
Струм зменшився вдвічі! Це демонструє, як опір впливає на поведінку кола. Чим більший опір, тим менший струм, і навпаки.
Компоненти повного кола: розбираємо деталі
Щоб глибше зрозуміти закон Ома для повного кола, давайте розберемо ключові елементи, які беруть участь у формулі.
Електрорушійна сила (ЕРС)
ЕРС – це енергія, яку джерело живлення (наприклад, батарея чи генератор) передає електронам, щоб вони рухалися по колу. Вона вимірюється в вольтах і позначається літерою U у формулі. Важливо не плутати ЕРС із напругою на затискачах джерела – через внутрішній опір частина ЕРС втрачається.
Наприклад, батарея з ЕРС 9 В може видавати лише 8,5 В на затискачах через втрати на внутрішньому опорі. Ця різниця стає критичною в реальних системах, особливо в потужних пристроях.
Зовнішній і внутрішній опір
Зовнішній опір (R) – це опір усіх елементів кола, таких як резистори, лампочки чи двигуни. Внутрішній опір (r) – це опір самого джерела живлення, наприклад, хімічних компонентів у батареї. Внутрішній опір зазвичай невеликий, але в старих або низькоякісних батареях він може суттєво впливати на ефективність.
У реальному житті внутрішній опір батареї може зростати з часом, що призводить до зниження її продуктивності. Ось чому старі акумулятори в телефоні так швидко розряджаються!
Сила струму
Сила струму (I) – це кількість електричного заряду, що проходить через переріз провідника за секунду. Вона залежить від ЕРС і сумарного опору. Уявіть струм як потік людей у переповненому метро: якщо тунель вузький (великий опір), рух сповільнюється, а якщо широкий (малий опір) – усі біжать швидше.
Практичне застосування закону Ома
Закон Ома для повного кола використовується всюди – від побутової техніки до промислових систем. Ось кілька прикладів, де він незамінний:
- Проектування електричних схем. Інженери розраховують струм і опір, щоб вибрати правильні компоненти, наприклад, резистори чи дроти.
- Діагностика несправностей. Якщо лампочка не світить, електрик може перевірити, чи не надто великий опір у колі.
- Оптимізація батарей. Виробники акумуляторів прагнуть мінімізувати внутрішній опір, щоб збільшити ефективність.
Ці приклади показують, що закон Ома – не просто абстрактна формула, а практичний інструмент, який допомагає вирішувати реальні проблеми.
Таблиця: Основні величини закону Ома
Для наочності порівняємо ключові величини, їх позначення та одиниці вимірювання:
| Величина | Позначення | Одиниця вимірювання | Опис |
|---|---|---|---|
| Сила струму | I | Ампер (А) | Кількість заряду, що проходить через провідник за секунду. |
| Електрорушійна сила | U | Вольт (В) | Енергія, що рухає електрони в колі. |
| Зовнішній опір | R | Ом (Ом) | Опір навантаження в колі. |
| Внутрішній опір | r | Ом (Ом) | Опір джерела живлення. |
Джерело: базові принципи електротехніки, підручники з фізики.
Цікаві факти про закон Ома
Закон Ома здається простим, але за ним стоїть цілий світ захопливих деталей! Ось кілька цікавих фактів, які розширять ваше уявлення про нього:
- 🌟 Георг Ом зазнав критики. У 1827 році, коли Ом опублікував свій закон, багато вчених вважали його ідеї надто простими і не гідними уваги. Лише через десятиліття закон отримав визнання.
- ⚡️ Не для всіх кіл. Закон Ома для повного кола не працює для змінного струму чи нелінійних елементів, таких як діоди, де опір змінюється залежно від напруги.
- 🔋 Батареї втрачають силу. Внутрішній опір батарей зростає з їх зношенням, що пояснює, чому старі акумулятори гірше тримають заряд.
- 💡 Лампочка – не ідеал. Опір лампочки розжарювання зростає з температурою, що ускладнює точні розрахунки за законом Ома.
Ці факти показують, що закон Ома – це не просто формула, а міст між теорією і реальним світом, повним нюансів.
Типові помилки при використанні закону Ома
Навіть досвідчені електрики іноді припускаються помилок, застосовуючи закон Ома. Ось найпоширеніші з них і як їх уникнути:
- Ігнорування внутрішнього опору. Багато новачків забувають додати r до формули, що призводить до неточних розрахунків. Завжди перевіряйте технічні характеристики джерела живлення.
- Плутанина між ЕРС і напругою. ЕРС – це повна енергія джерела, а напруга на затискачах менша через втрати. Використовуйте правильні значення.
- Неправильні одиниці вимірювання. Наприклад, опір у кілоомах (кОм) потрібно перевести в оми перед розрахунками (1 кОм = 1000 Ом).
Щоб уникнути цих помилок, завжди перевіряйте вихідні дані і робіть розрахунки покроково. Це як готувати страву за рецептом: один неправильний інгредієнт – і результат зіпсований.
Як поглибити знання про закон Ома?
Закон Ома для повного кола – це лише початок вашої подорожі у світ електротехніки. Щоб піти далі, спробуйте:
- Експериментуйте. Зберіть просте коло з батареї, резистора і мультиметра, щоб перевірити закон Ома на практиці.
- Вивчайте складніші схеми. Дізнайтесь, як закон Ома застосовується до послідовного і паралельного з’єднання резисторів.
- Поглиблюйтесь у теорію. Вивчення першого і другого законів Кірхгофа допоможе зрозуміти складніші електричні системи.
Кожен із цих кроків наближає вас до майстерності в електротехніці, роблячи складні концепції простими і захопливими.
Закон Ома в реальному житті: приклади
Щоб закріпити знання, розглянемо ще один приклад. Уявімо, що ви хочете підключити світлодіод до батареї 9 В. Світлодіод потребує струму 20 мА (0,02 А), а його опір становить 200 Ом. Внутрішній опір батареї – 0,3 Ом. Чи вистачить струму?
Підставимо значення у формулу:
I = 9 / (200 + 0,3) ≈ 9 / 200,3 ≈ 0,045 А (45 мА)
Струм 45 мА більший за потрібні 20 мА, тож світлодіод може перегоріти. Щоб цього уникнути, додайте послідовний резистор, який зменшить струм. Це показує, як закон Ома допомагає захистити компоненти від пошкодження.
Закон Ома – це не просто теорія, а ваш надійний помічник у реальних проєктах, від ремонту техніки до створення власних пристроїв.
Чому закон Ома залишається актуальним у 2025 році?
У світі, де технології змінюються щосекунди, закон Ома залишається незмінним. Він лежить в основі роботи сучасних гаджетів, електромобілів і навіть систем штучного інтелекту, які потребують стабільного живлення. У 2025 році, коли попит на енергоефективні рішення зростає, розуміння цього закону стає ще важливішим для інженерів і розробників.
Наприклад, у розробці електромобілів закон Ома допомагає оптимізувати батареї, зменшуючи втрати на внутрішньому опорі. У розумних будинках він використовується для розрахунку енергоспоживання пристроїв IoT. Це універсальний інструмент, який об’єднує минуле і майбутнє електротехніки.
